城市軌道交通車輛的使用壽命一般要求為30a。隨著上海城市軌道交通的建設發展，將近一半車輛的使用年限已超過15a，線纜故障時有發生。然而，車載導線、線纜均為車輛的預埋件，大多布置在車輛線槽中，且難以更換。車輛運行環境相對惡劣，由于負載波動、濕熱環境、振動、檢修拆裝等因素，不可避免地會造成部分線纜壽命下降。例如，6、7、8、9號線車輛電氣柜內的110V線纜出現絕緣層破損，導線裸露；2號線車輛線纜均存在熱老化、破損現象等。
目前，國內對車載線纜的壽命分析方法尚處于發展階段，對已裝車線纜的壽命分析幾乎處于空白階段，展開針對車載線纜的壽命評估方法研究十分必要。線纜的測試評估一般分為離線測試和在線測試。
在線測試需要對復雜的電氣參數進行實時監測，但在地鐵車輛運行期間，線纜受到多種因素的影響，如高溫、濕度、振動等，可能會導致檢測結果的失真或不準確；此外，需要對線纜進行電氣測試和接線操作，存在較高的電氣安全風險；在運營狀態下對線纜進行在線檢測可能會干擾線路供電，甚至?xí)l(fā)火災、短路等嚴重事故。因此，線纜的在線評估應用較為困難，一般采用離線測試的方法。
在車載線纜壽命評估的相關研究中，絕大多數只是對線纜進行熱老化試驗，獲得其理論剩余使用壽命。然而，這種方法的時間周期較長，工程實際應用較少，且車載線纜數量較多，無法對全部線纜進行壽命評估試驗。
因此，本工作針對上海地鐵的實際運營情況，從線纜特點、運行環境、機械應力、線纜外觀等角度對地鐵線纜進行分析，篩選出需要評估的線纜；根據執行標準對線纜進行檢測，獲取線纜的狀態，從而制定一套科學合理、工程實用的壽命評估規則，以優化車輛檢修方案。
車載線纜老化機理
軌道交通車載線纜在車輛運行過程中，受各種惡劣工況的影響，絕緣材料的化學結構和成分會發生變化，影響線纜的物理參數（如強度、顏色、硬度等），容易出現絕緣老化。
線纜的絕緣老化是影響軌道交通車載線纜使用壽命的主要因素之一。線纜絕緣的老化方式包括熱老化、電老化、機械老化和環境老化等。研究線纜絕緣的老化機理和影響因素，可以保護線纜絕緣，延長線纜使用壽命，對保證城市軌道交通車輛的安全運行具有重要意義。
熱老化
軌道交通部分車載線纜的工作電壓可達1500V，工作溫度能夠達到90℃以上。當線纜負載過大或發生短路故障時，線纜絕緣的工作溫度會在短時間內迅速升高。線纜絕緣長期在高溫環境下工作，不僅絕緣材料容易發生氧化降解和熱降解，還會降低絕緣材料的相對分子質量；高溫能夠加快化學反應速率，加速線纜絕緣材料性能的劣化，進而降低線纜的絕緣性能和使用壽命。
電老化
若線纜絕緣存在缺陷，如氣泡、劃痕、雜質等，當線纜承受高電壓時，電荷會在絕緣缺陷處堆積，當堆積到一定程度后，就會發生放電現象，嚴重的話會導致絕緣被擊穿，引起線纜的電老化。
引起線纜絕緣電老化的因素有很多，均會導致其在絕緣缺陷處形成局部放電。當放電持續一定時間后，就有可能形成貫穿性導電通道，形成電樹枝。電樹枝見圖1（a）。
當有水分滲入其中后，長期在電應力和水分的共同作用下，線纜絕緣層中會產生呈樹狀生長的充水微孔，形成水樹枝，使得絕緣材料發生分解，失去絕緣效果。水樹枝見圖1（b）。

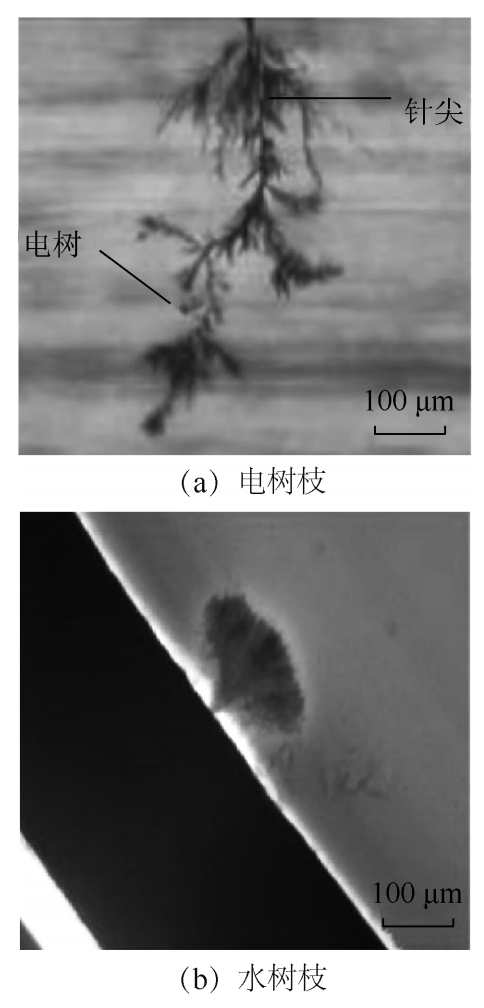

圖1 電樹枝和水樹枝
機械老化
城市軌道交通車載線纜在敷設和車輛運行過程中，可能會受到摩擦、彎曲、機械振動、外力擠壓等應力的作用。當以上應力作用在線纜的絕緣層時，從線纜外觀可能無法看出明顯損傷，線纜整體性能也不會下降。但是，在線纜絕緣的受力集中處容易出現微小缺陷，缺陷的存在會導致電荷堆積，從而發生局部放電，隨著時間的延長，缺陷會發展成樹枝通道，降低絕緣性能。
環境老化
環境因素是影響線纜絕緣老化的主要因素之一。線纜所處環境惡劣會加快線纜的老化速率。調研顯示，紫外線輻射、臭氧氧化、潮濕、酸堿鹽霧、油污等均會對線纜造成影響，加快線纜老化速率，降低線纜的使用壽命。
上海地鐵車載線纜以歐洲標準線纜（EN50306、EN50264、EN50382）為主。EN50306系列線纜為薄壁線纜，電壓等級為300V，主要作為列車的控制線纜使用；EN50264系列線纜的電壓等級為600V或1800V，主要作為列車的動力線纜使用；EN50382系列線纜的電壓等級為 1800V或3600V，主要作為列車的高壓供電線纜使用。
車載線纜作為城市軌道交通車輛的神經，對車輛的安全運行具有重要意義。車載線纜在服役過程中易受機械應力、工作自身產生的熱量等多種因素的共同作用，使得絕緣材料逐漸老化，從而降低線纜的力學性能和電氣性能。當線纜的性能下降至一定程度后，就會影響車輛的運行，甚至?xí)Τ丝彤a(chǎn)生安全隱患。因此，對線纜進行評估，保證線纜安全可靠運行，對地鐵車輛的重要性不言而喻。
熱應力
溫度是影響線纜絕緣材料壽命的關鍵因素。線纜絕緣溫度主要與線纜敷設方式和數量、線纜周邊環境溫度、導體工作溫度等因素有關。在城市軌道交通車載線纜中，以下情況易導致線纜溫度升高，從而加快線纜的老化。
1）線纜承載的電流過大，導致線纜導體發熱，絕緣材料溫度上升。例如，牽引系統的三相電機線纜，負責為牽引電機提供動力，從逆變器輸出的電流可達上百安；在車輛運行期間，輔助逆變器長時間向全車的空調、壓縮機、電燈等輔助設備持續供電。
2）部分車載線纜貼近高溫設備。例如，接地電阻發熱，使得連接接地電阻的線纜溫度升高；制動電阻在地鐵車輛制動過程中吸收大量的熱量，使得制動電阻線纜的溫度升高。
3）動力線纜排列過于緊密或數量較多，在車輛運行時，線纜自身發熱，由于散熱性能較差，使得線纜周圍環境溫度升高。例如，列車車底的中壓母線與多根線纜成束排列在線槽內部、車頂?shù)目照{(diào)動力線纜封閉在波紋管內部等，均會導致線纜周圍的環境和線纜絕緣溫度升高。
4）長期持續的陽光暴曬，如裸露在車頂?shù)氖茈姽€纜。長期持續的高溫使得線纜絕緣材料的結構和性能發生變化，出現熱老化現象，進而導致線纜的性能劣化。車載線纜的熱老化主要表現為絕緣材料的抗張強度、斷裂伸長率等機械性能下降，如線纜熱老化壽命試驗通常以斷裂伸長率下降至初始性能的50%為判定基準。
電應力
車載線纜絕緣層存在缺陷時，電荷會在缺陷處堆積，達到一定程度后就會引起線纜電老化，使得線纜絕緣被擊穿。例如，車輛車底車輪附近線纜，長期裸露無防護，隨著車輛的運行，泥水、污漬會從車輪甩到線纜上，并在其表面堆積，損傷線纜表面，電荷在損傷處累積，引起線纜局部電老化。
線纜電老化主要表現為線纜的耐壓強度、絕緣電阻等電氣性能的下降。當線纜被擊穿或絕緣電阻下降至規定范圍之外時，線纜就會失效。
機械應力
車載線纜在敷設、運行過程中，難免會受到機械應力的影響，對線纜絕緣造成損傷，從而降低線纜的絕緣性能。
例如，跨接線纜裕量長，懸空在兩節車廂間，當車輛運行或轉彎時，隨著車輛的運行而頻繁晃動，承受額外的機械應力；設備柜內部空間有限，而線纜數量眾多，不得不彎折，其彎折程度較為嚴重時，也會受到額外的機械應力；當線纜在敷設過程中發生扭曲時，線纜絕緣表面隆起形成褶皺，從而降低線纜的絕緣性能；地鐵車輛在運行過程中受到振動和沖擊，特別是在起?；蚪?jīng)過過渡區域時，對線纜產生額外的應力，導致線纜磨損、斷裂，或連接部件松動。
因此，線纜在承受額外的機械應力時，產生缺陷或發生形變，影響線纜的機械性能（如抗張強度、斷裂伸長率等）和電氣性能（如耐壓強度、絕緣電阻等）。
環境應力
上海地鐵所處的環境相對惡劣，如紫外線強烈、潮濕、車道內部環境密閉、污染物較多、車上油污嚴重等。裸露的線纜在長期工作時，如果不加以保護，就會降低絕緣材料的性能，加快線纜的老化。
1）表面油污。當線纜受到油污污染時，油污可能會滲入絕緣層中，導致絕緣性能下降；油污中的物質可能會與線纜材料發生反應，使其變脆、硬化、劣化，加速線纜的老化過程，如車門電機附近線纜。
2）陽光直射。線纜長期暴露在陽光下時，絕緣材料可能發生老化、劣化和硬化，導致絕緣性能下降。紫外線也可能會使線纜變脆、易碎，導致線纜的力學性能（如抗拉強度和耐沖擊性能）下降，如車頂裸露的線纜。
3）雨水或冷凝水。雨水或冷凝水滲入絕緣層后，會導致絕緣性能下降；此外，雨水會加速線纜導體的氧化，腐蝕線纜的絕緣材料，使得線纜受到損傷。例如，車頂裸露的線纜容易受到雨水的影響；空調附近的線纜容易受到冷凝水的腐蝕。
線纜遭受環境應力后，其機械性能（如抗張強度、斷裂伸長率等）和電氣性能（如耐壓強度、絕緣電阻等）均會受到影響而下降。
線纜故障直接影響車輛運行的可靠性和安全性，一旦被動出現故障，將耗費大量人力、財力和時間成本對車輛進行整改和維修。因此，需要研究車載線纜壽命狀態的評估方法，作為線纜質量考核和維修策略制定的依據。
由于地鐵車輛上線纜種類多、數量大，對全部車載線纜進行測試和老化評估難度較大。因此，通過對線纜進行檢查分析，包括線纜外觀、運行環境、機械應力等，篩選出需要評估的線纜，設置線纜狀態評估試驗，以完成對線纜的評估。

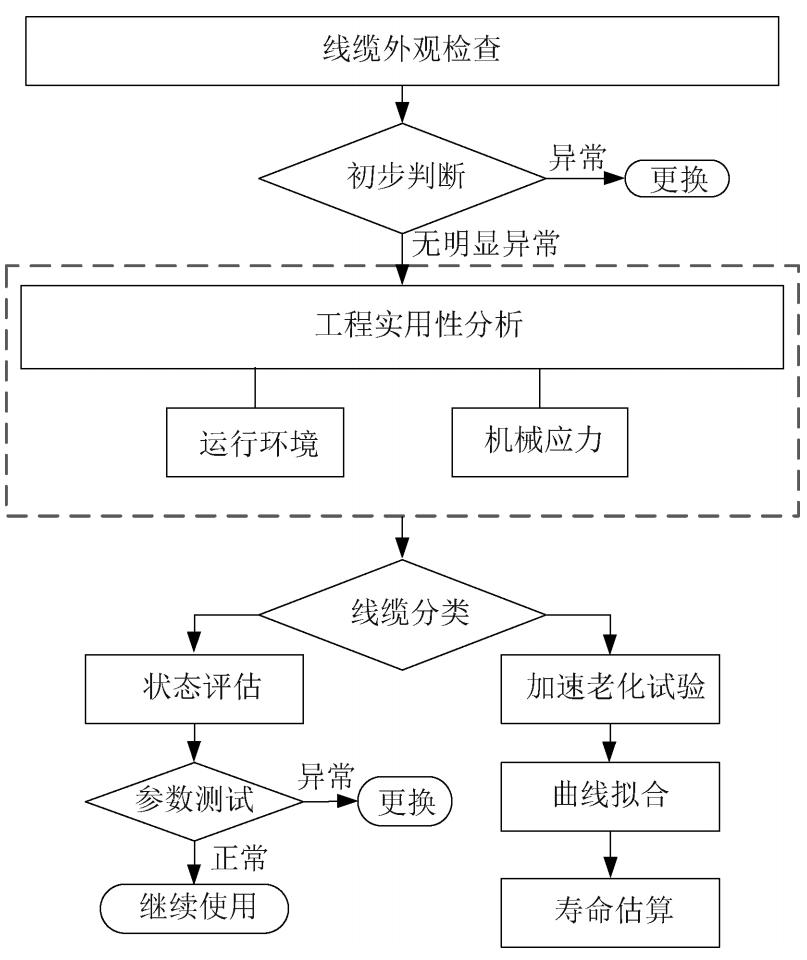

結合現有的線纜壽命評估方法和線纜現場情況的統計分析，制定車載線纜分類評估規則，見圖2。
圖2 車載線纜分類評估規則
線纜外觀檢查。對線纜進行常規檢查，初步判斷外觀是否有明顯異常。例如，線纜顏色異常、嚴重褪色；線纜破損、導體裸露；線纜大面積皸裂；線纜護套發脆、發硬、掉皮；接線端子存在燒焦痕跡、變色。當出現以上情況時，建議直接更換線纜。對沒有明顯異常的線纜進行下一步分析判斷。
工程實用性分析。從車輛安裝布局造成的運行環境（如熱應力、陽光直射、雨水、冷凝水、臭氧、酸堿、油污、化學腐蝕等）、機械應力（如過度彎曲、晃動、褶皺、拉伸等）等角度，篩選出地鐵車輛工作環境較惡劣的線纜，對其進行狀態測試或老化評估分析。
狀態評估。對線纜進行狀態測試，如電氣性能試驗、機械性能試驗、環境試驗等。此類試驗的試驗周期較短，可以快速判斷線纜當前的狀態是否滿足標準規定的性能要求。
加速老化試驗。測試線纜在不同老化溫度下的壽命，并對老化溫度和相關壽命的測試數據進行擬合，利用Arrhenius方程推算其理論剩余使用壽命，有助于線纜的維修保養和使用壽命的延長。其中，熱老化試驗可以評估線纜服役過程中的可靠性，熱老化試驗流程見圖3。

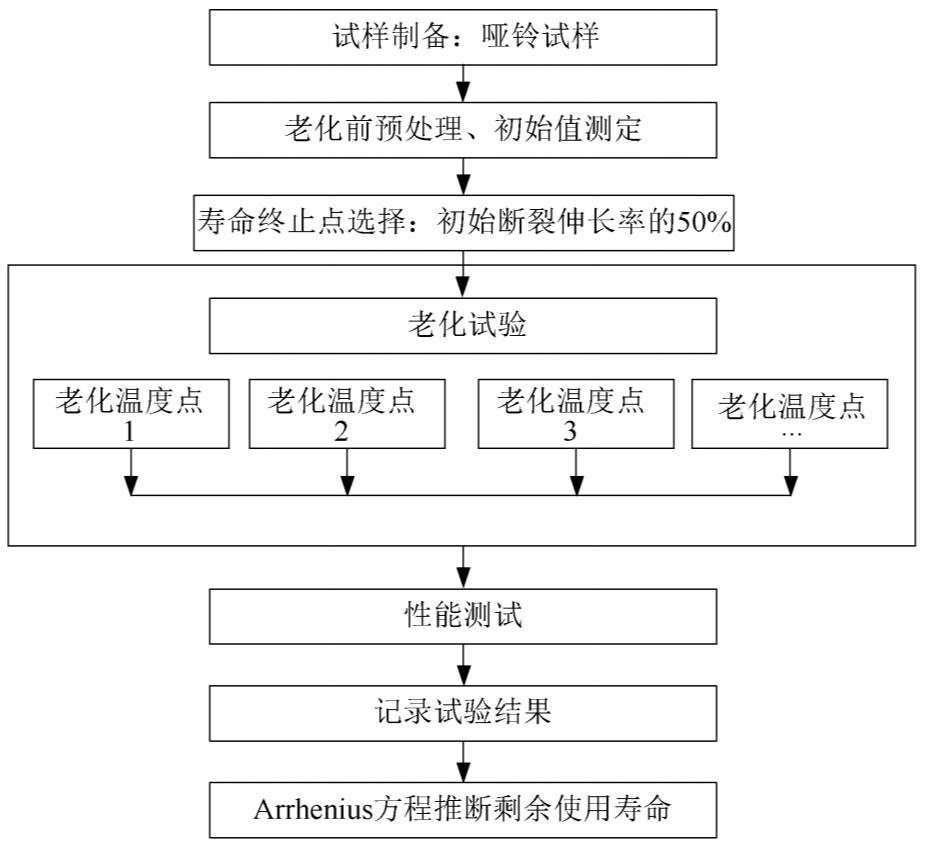

圖3 熱老化試驗評估流程
結合現場需求，充分考慮工程實用性，對篩選出的線纜進行電氣試驗、機械性能試驗、環境試驗和熱老化試驗。其中，電氣試驗方法及參考標準見表1，機械性能試驗、環境試驗方法及參考標準見表2。

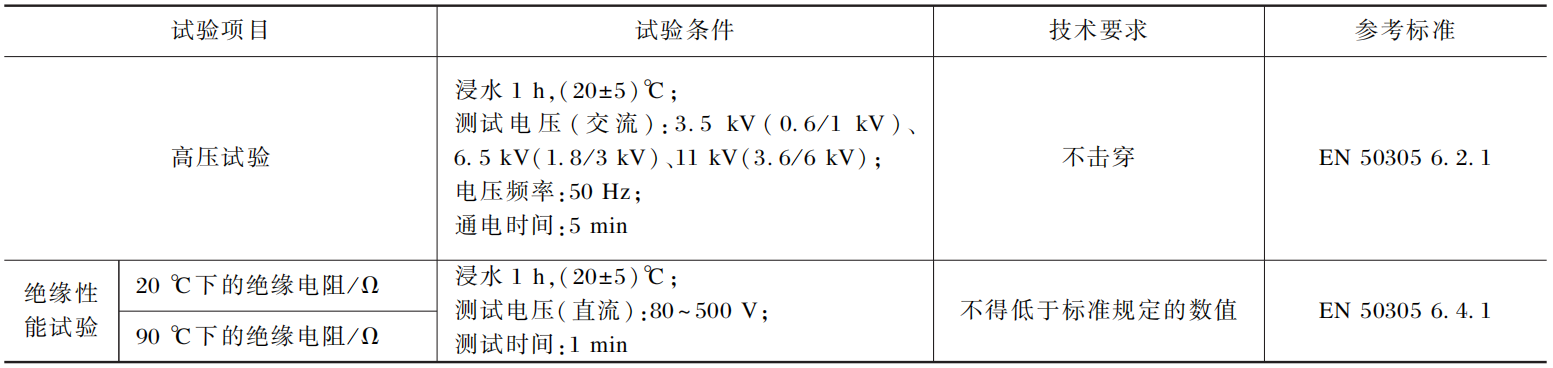

表1 電氣試驗方法及參考標準

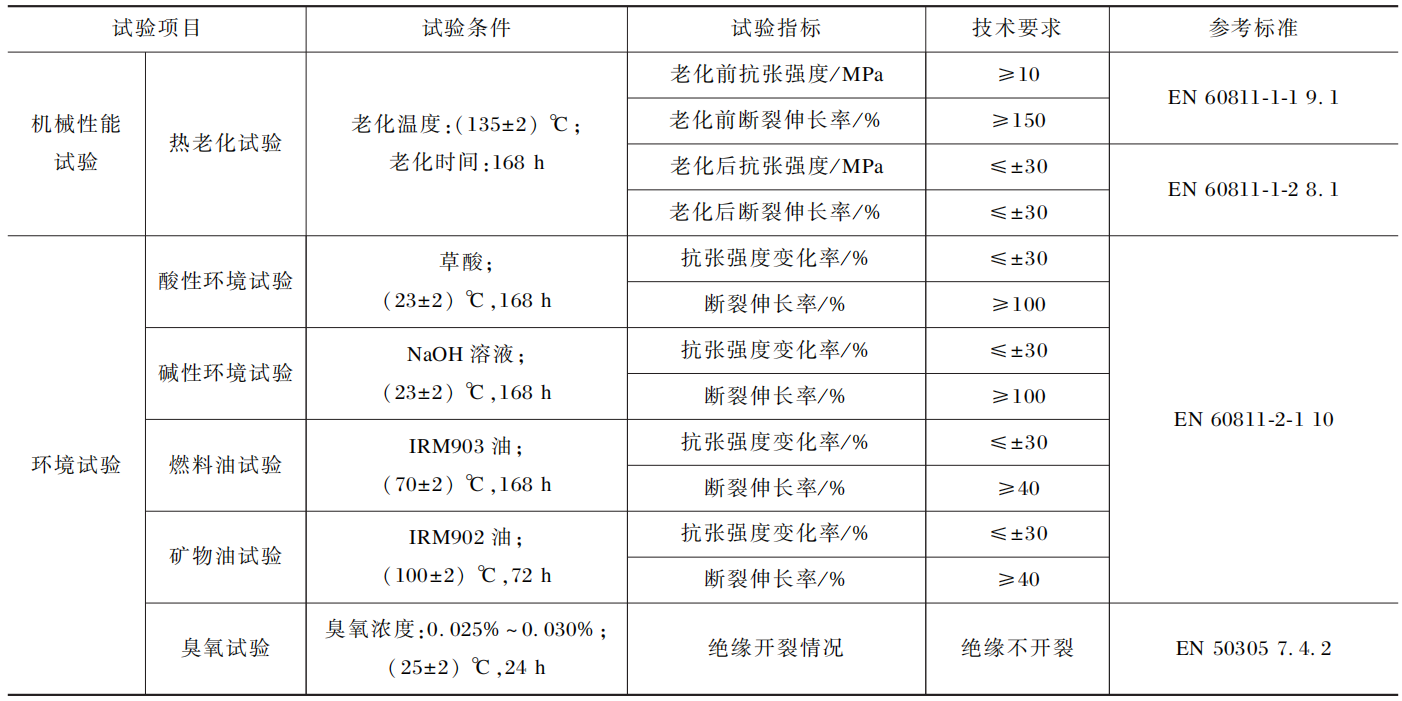

表2 機械性能試驗、環境試驗方法及參考標準
地鐵車輛一般每10a會進行一次架大修。在架大修期間，對運營約10a的上海13號線地鐵車輛上的線纜進行檢查分析，主要包括車頂、車底、車廂內頂部蓋板、設備柜等位置的線纜。經檢查，車載線纜外觀完整性良好，無明顯異常。進一步對線纜進行分析，部分線纜評估規則如下。
1）牽引電機線纜。從牽引逆變器到牽引電機的線纜為動力線纜，電流大，負載高；線纜數量較多，排列緊密，散熱性能較差，受熱應力影響較大；牽引電機線纜安裝固定在車底線槽之內，不易獲取?？梢詫Υ祟惥€纜進行熱老化試驗，評估其剩余使用壽命。
2）受電弓線纜。受電弓線纜裸露在車頂，易受日光直射、雨水等氣候條件的影響，發生熱老化和環境老化；線纜較短，易更換?？梢詫ζ溥M(jìn)行電氣性能試驗和機械性能試驗，評估其當前狀態。
3）車門附近的線纜。車門附近有電機和絲杠，附近線纜的表面容易附著油污，油污會對線纜的絕緣壽命造成影響。因此，除了進行電氣性能試驗和機械性能試驗外，還應對其進行油料等環境試驗，評估其在油料污染情況下的線纜狀態。
4）跨接線纜?？缃泳€纜是隨著車輛運行機械運動最多的線纜，不可避免地會造成機械損傷。可以進行機械性能試驗和電氣性能試驗，評估其絕緣狀態，保證線纜的安全運行。
