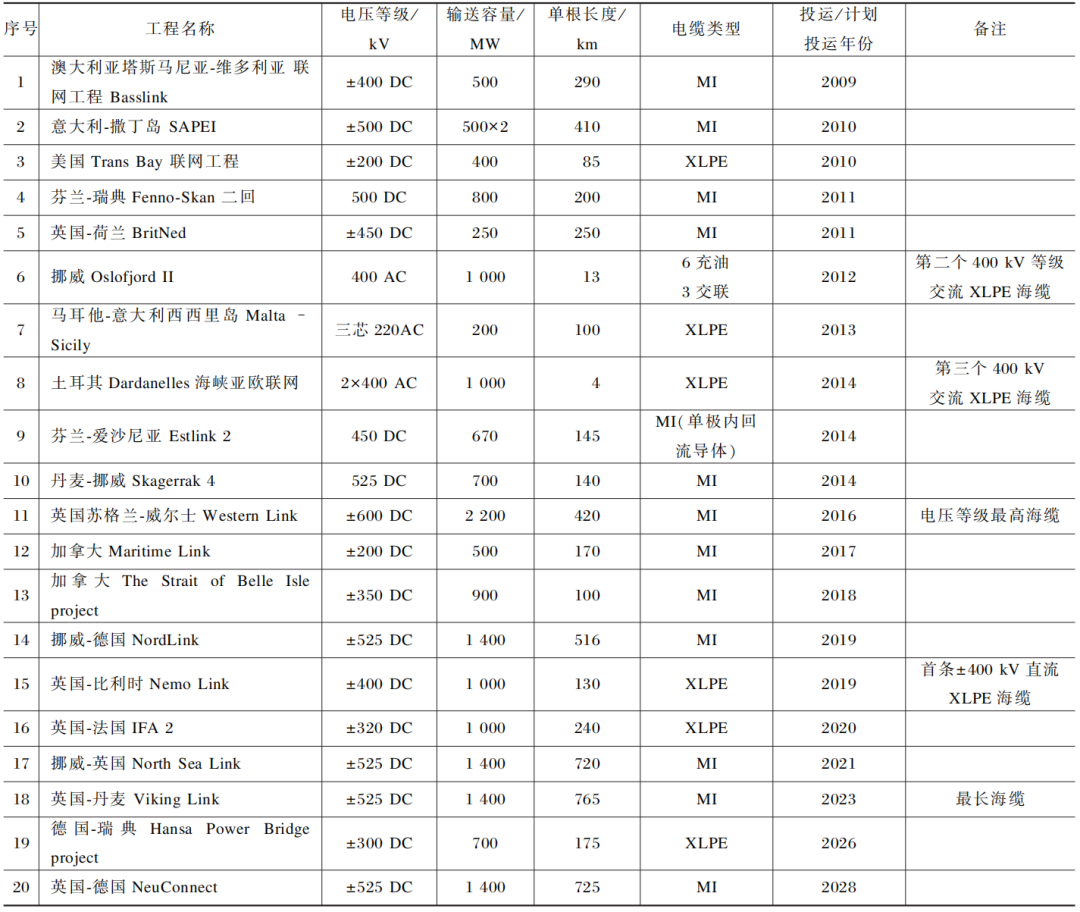

表 近十年國外主要海底電纜工程情況

由上表可以看出，歐洲海底電纜發展較早，擠包絕緣的交聯聚乙烯（XLPE）海底電纜、繞包絕緣的充油海底電纜及黏性浸漬紙絕緣（MI）海底電纜均有較多工程應用。

繞包的油紙絕緣海底電纜歷史悠久，長期以來的運行歷史證明了其電氣性能的可靠性，如1983年投運的加拿大本土至溫哥華島的跨海聯網工程采用的是充油海底電纜，電壓等級500kV，長度為（30+9）km，最大輸送容量為1200MW，運行至今已經近四十年，已遠遠超過其設計壽命。

超長距離、高水深造成的高落差等因素，使得海纜油供應存在一定困難，導致充油海底電纜的使用存在一定局限性，如2012年投運的挪威Oslofjord Ⅱ聯網工程，9根海纜，其中6根采用的是充油海底電纜，電壓等級為400kV，長度只有13km。

油紙絕緣的另一種形式是MI海底電纜，通常在兩層絕緣紙之間加入聚丙烯材料，并用高黏度不滴流絕緣油浸漬，使其具有更好的絕緣性能和耐熱性能，在直流電場下具有較高的擊穿場強，能夠耐受較高的場強畸變，再加上MI海底電纜無需充油海纜復雜的供油系統、浸漬劑的不流動，適合高落差環境，因此其廣泛應用于超長距離、較高水深的聯網工程。

但由于交流電場周期性的變化容易導致局部放電，MI海底電纜無法同充油電纜一樣通過絕緣油流動帶走氣隙、微小雜質顆粒等，周期性的電場變化反而會加劇局部放電，不適合交流工程。因此，近十年來，歐洲跨區域的超大規模聯網均采用MI海底電纜直流互聯。

如2009年投運的澳大利亞BassLink工程，用于維多利亞州和塔斯馬尼亞州互聯，采用的是長達290km的直流MI海底電纜，電壓等級為±400kV，同時捆綁敷設1根12/20kV的XLPE海底電纜作為回流導體，輸送容量為500MW。

同樣帶回流導體的還有2014年投運的芬蘭-愛沙尼亞聯網的Estlink 2工程，電壓等級為450kV，采用的是MI海底電纜，其長度為145km，使用的是單極電纜內回流導體的方式，輸送容量為670MW。

英國用于將北部海上風電送出的蘇格蘭-威爾士聯網Western Link工程，采用的是美國等離子體物理實驗所的MI海底電纜，長度為420km，電壓等級為±600kV，輸送容量為2200MW，該工程2016年投運，是目前已投運的電壓等級最高的海底電纜工程。

挪威-德國聯網NordLink工程、挪威-英國聯網的North Sea Link工程也是采用MI海底電纜，電壓等級均為±525kV，輸送容量均為1400MW，海底電纜長度分別達到516km、720km。NordLink工程2019年投運，North Sea Link工程2021年投運，后者長度刷新了當時海底電纜的記錄。

目前，歐洲正在建設中的兩個長度700km以上的海底電纜工程均采用MI海底電纜。其中一個為英國-丹麥互聯的Viking Link工程，電壓等級為±525kV，輸送容量為1400MW，長度為765km，預計2023年投運，是截至目前最長的海底電纜；另一個為英國-德國互聯的NeuConnect工程，電壓等級為±525kV，輸送容量為1400MW，長度也達到了725km，該工程預計2028年投運。

XLPE海底電纜在國外發展較早，2006年即投運了世界上首條400kV電壓等級的交流XLPE海底電纜。該海纜用于挪威Ormen lange海上天然氣田供電，海底電纜長度為2.2km，額定電壓為420kV。

2012年世界第二條400kV電壓等級的交流XLPE海底電纜投運，即表中挪威Oslofjord Ⅱ工程的另外3根海底電纜，電壓等級為400kV，長度為13km。

馬耳他至意大利西西里島聯網工程采用的三芯交流220kV XLPE海底電纜，長度為100km，輸送容量為200MW，該工程于2013年投運。

相對長距離跨海聯網工程來說，國外更青睞采用MI海底電纜直流輸電的方式，但是也有部分工程采用XLPE 直流海底電纜。

2010年投運的美國Trans Bay工程，采用的是±200kV的直流XLPE海底電纜，兩根電纜捆綁敷設，單根長度為85km，輸送容量為400MW。

2019年投運的英國-比利時互聯的Nemo Link工程，是世界上首條±400kV的直流XLPE海底電纜，長度為130km，輸送容量為1000MW。

2020年投運的英國-法國互聯的IFA 2工程，采用的是±320kV的直流XLPE海底電纜，長度達到了240km，輸送容量為1000MW。

隨著歐洲深遠海風電的開發，直流XLPE海纜得到廣泛地應用。2015年投運的德國BorWin 2海上風電送出工程采用的是±300kV的直流XLPE海底電纜，長度為75km，輸送容量為800MW；同年投運的DolWin 1、DolWin 2，以及2017年投運的DolWin 3海上風電送出工程，采用的則是±320kV的直流XLPE海底電纜，電纜長度分別為165km、135km、160km，輸送容量分別為800MW、900MW、900MW。
