傳統海底光纜按產品結構特征一般可分為中心管式海底光纜、層絞式海底光纜，以及骨架式海底光纜。骨架式海底光纜在制造技術、工藝難度、生產設備等方面的要求相對較高，其應用已日漸減少；中心管式海底光纜結構簡單，其直徑和質量相對較小，但受制于不銹鋼光纖單元加工工藝，一般中心管式海底光纜光纖最大容量?jī)H為96芯。
層絞式海底光纜正中間一般為中心加強件，在中心加強件外層絞合多根不銹鋼光纖單元，因此與中心管式海底光纜相比，可以容納更多的光纖芯數。而層絞式海底光纜由于不銹鋼光纖單元成纜絞合設備的裝盤容量限制，無法實現大長度層絞式海底光纜的生產。
本工作研究了一種層絞式海底光纜及其不銹鋼光纖單元過渡接頭，通過在不銹鋼光纖單元成纜絞合生產過程中對不銹鋼光纖單元進行在線接續，實現大長度層絞式海底光纜生產，并通過試驗驗證過渡接頭處層絞式海底光纜的性能，驗證過渡接頭對層絞式海底光纜性能的影響。
大長度層絞式海底光纜方案設計
層絞式海底光纜纜型設計

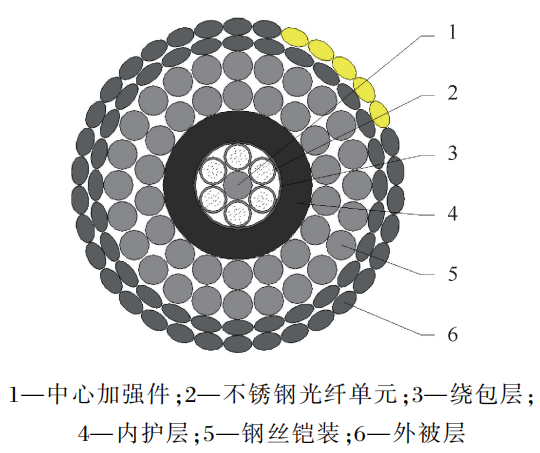

層絞式海底光纜由中心加強件、不銹鋼光纖單元、內護層、鋼絲鎧裝，以及外被層構成。不銹鋼光纖單元以加強件為中心進行絞合，形成多管結構，層絞式海底光纜由6根96芯不銹鋼光纖單元絞合成纜，其光纖總芯數為576芯，層絞式海底光纜結構示意圖見圖 1。
圖1 層絞式海底光纜纜型結構

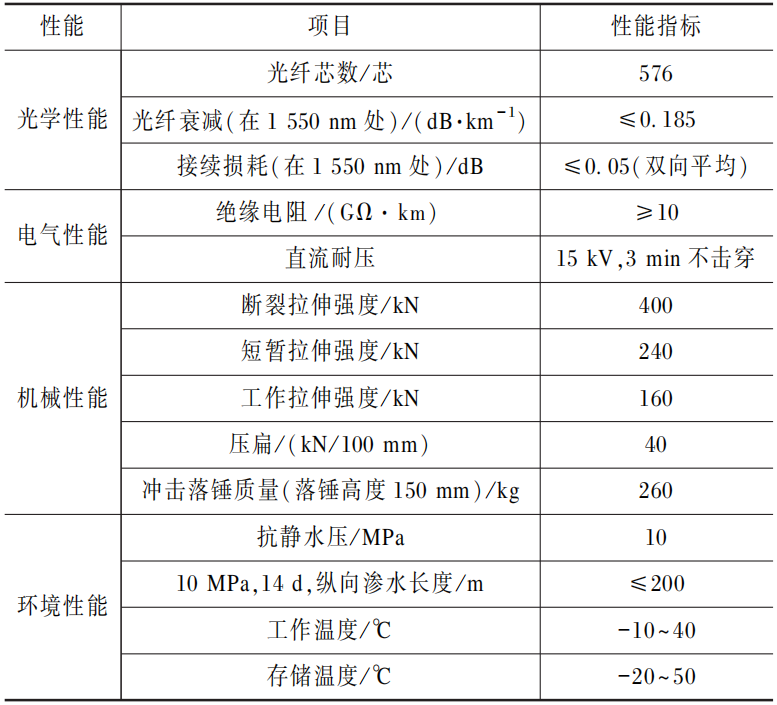

本工作擬實現符合GB/T 18480、YD/T 2283相關光學性能、力學性能、環境性能等要求的雙鎧型結構，層絞式海底光纜主要性能設計指標見表 1。
表1 層絞式海底光纜主要性能設計指標
過渡接頭方案設計
為突破層絞式海底光纜的不銹鋼光纖單元成纜絞合設備的限制，實現大長度層絞式海底光纜連續生產，本工作研究一種不銹鋼光纖單元過渡接頭接續方法，在不銹鋼光纖單元絞合生產時進行在線接續，從而增加層絞式海底光纜連續生產長度。

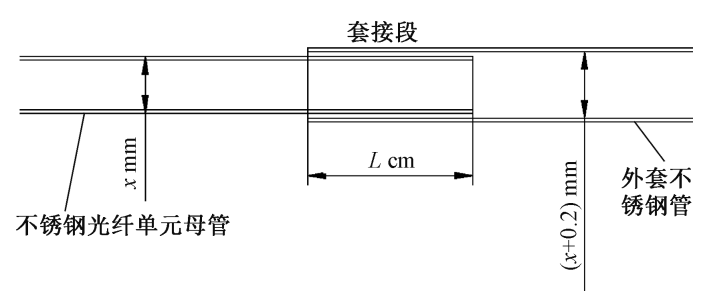

在層絞式海底光纜不銹鋼光纖單元成纜絞合過程中，需要在接續不銹鋼光纖單元母管和不銹鋼光纖單元母管中光纖進行熔接后，采用鋼管外套結構，將外套不銹鋼管套接在熔接后光纖外，并分別與兩端的不銹鋼光纖單元母管搭接一段距離，外套不銹鋼管內徑較不銹鋼光單元母管外徑略大，外套不銹鋼管壁厚與不銹鋼光單元母管壁厚相同，層絞式海底光纜光單元過渡接頭示意圖見圖2。
圖2 層絞式海底光纜光單元過渡接頭示意圖
保證過渡接頭接續的質量，要求光纖在1550nm波長的熔接損耗單向最大值不大于0.1dB，雙向平均值不大于0.05dB。在外套不銹鋼管套接與不銹鋼光纖單元母管處采用合適的工藝密封形成整體，保持光纖單元的密封性能好，避免水分和氣體通過搭接處的間隙滲進不銹鋼管內產生氫損，造成光纖衰減的增加。

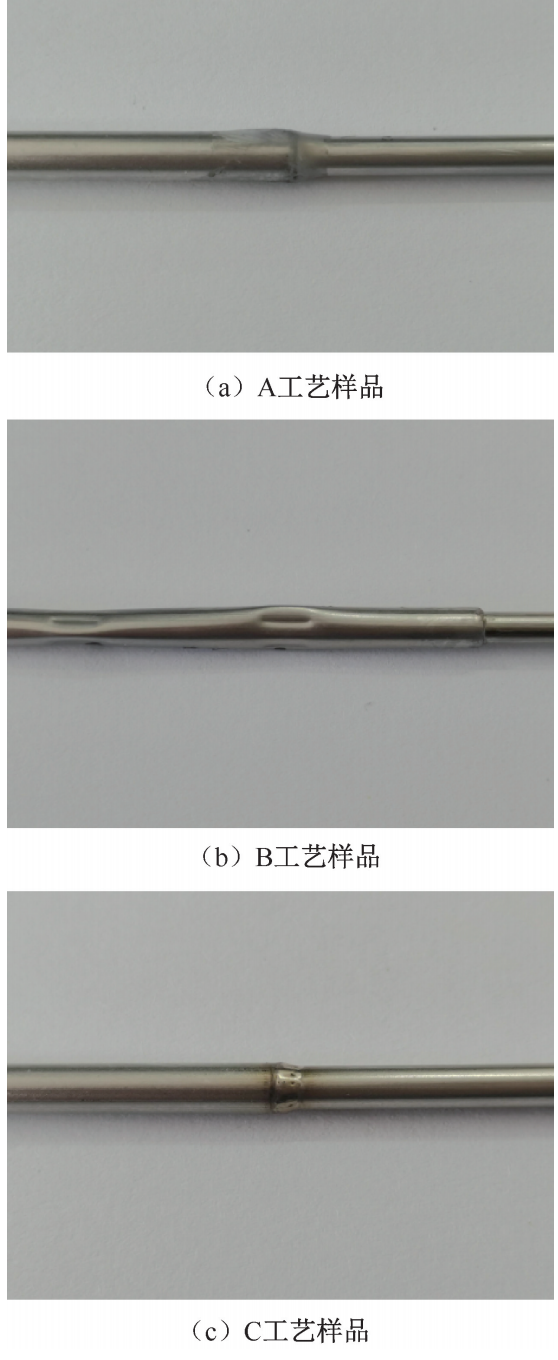

不銹鋼光纖單元過渡接頭的接續質量影響其成纜絞合性能，本工作采用A、B、C等3種不同接續工藝進行試驗。A工藝采用膠水黏連套接段，使不銹鋼光纖單元母管外壁與外套不銹鋼管內壁密封黏結；B工藝采用工裝壓接套接段，使套接段外套不銹鋼管壓接在不銹鋼光纖單元母管表面；C工藝采用激光焊接外套不銹鋼管與不銹鋼光纖單元母管交界面。A、B、C等3種工藝接續樣品見圖3。
圖3 不銹鋼光纖單元過渡接頭接續樣品

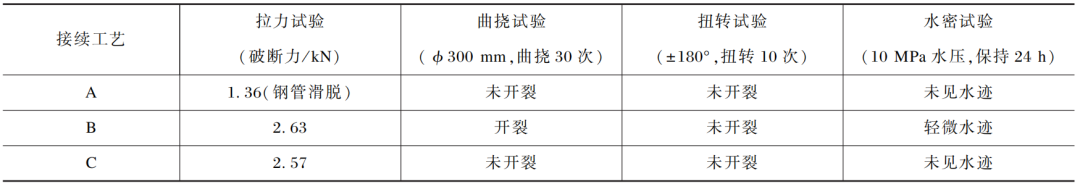

A、B、C三種接續工藝下的光單元接續管測試結果見表2。采用A工藝制作的過渡接頭，其抗拉強度較差，抗拉強度僅能達到本體的50%；采用B工藝制作的過渡接頭的抗彎曲性能較差，曲撓30次后，外套不銹鋼管與不銹鋼光纖單元母管之間開裂，靜水壓試驗后，過渡接頭內有水跡；C工藝制作的過渡接頭通過了拉力、曲撓、扭轉和抗靜水壓試驗，具有良好的性能。因此試驗選用C工藝可保障不銹鋼光單元的接續質量。
表2 不銹鋼光纖單元過渡接頭試驗結果
大長度層絞式海底光纜試驗驗證
光學性能與電氣性能

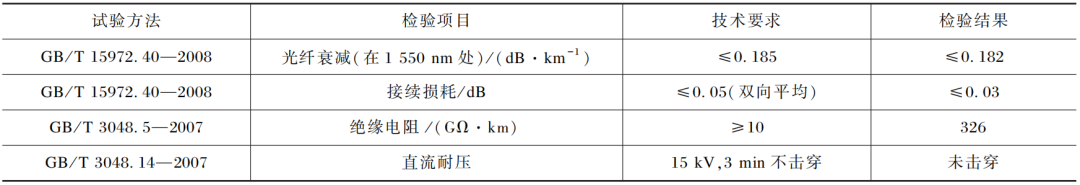

在1550nm波長下，大長度層絞式海底光纜成品的光學性能、電氣性能測試結果見表3。由此可知，層絞式海底光纜光學、電氣性能均符合技術指標的要求。
表3 層絞式海底光纜光學性能、電氣性能測試結果
機械性能

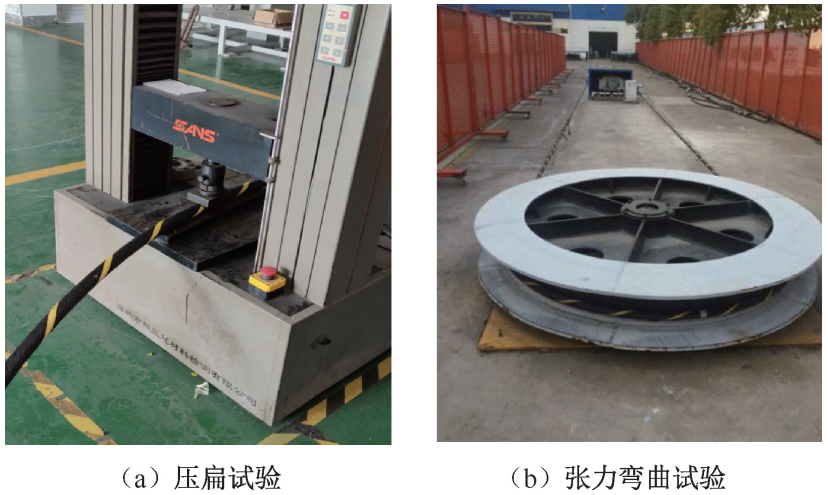

對于海底光纜，其機械性能的設計主要是為了保護光纖。通過試驗?zāi)M海底光纜在施工過程中受到的側壓、拉伸、彎曲、扭轉等工況，驗證海底光纜的工程應用能力，試驗布置見圖4。
圖4 層絞式海底光纜機械性能試驗
由于大長度層絞式海底光纜存在不銹鋼光纖單元過渡接頭，其過渡接頭為層絞式海底光纜的結構薄弱點，在施工過程中存在過渡接頭受力失效的情況，對其機械性能的研究更為關鍵。參照 ITU-T G.976、GB/T 18480-2001 和YD/T 2283-2011等相關標準要求，對大長度層絞式海底光纜在各承力狀態下進行試驗，同步測試光纖附加衰減及光纖應變情況。
壓扁試驗用于驗證層絞式海底光纜在施工或者運行過程中受到外力的側壓，由于大長度層絞式海底光纜存在過渡接頭，其壓扁性能是最重要的機械性能之一。將層絞式海底光纜過渡接頭在100mm的壓塊下，壓力以100N·s-1的速率增加至40kN，保壓3min，其附加衰減最大為0.011dB。
為了進一步驗證過渡接頭處與本體層絞式海底光纜的差異，在上述試驗的基礎上繼續增加壓力至50kN，在50kN的壓力下，層絞式海底光纜壓扁試驗情況見圖5。
圖5 層絞式海底光纜壓扁試驗情況

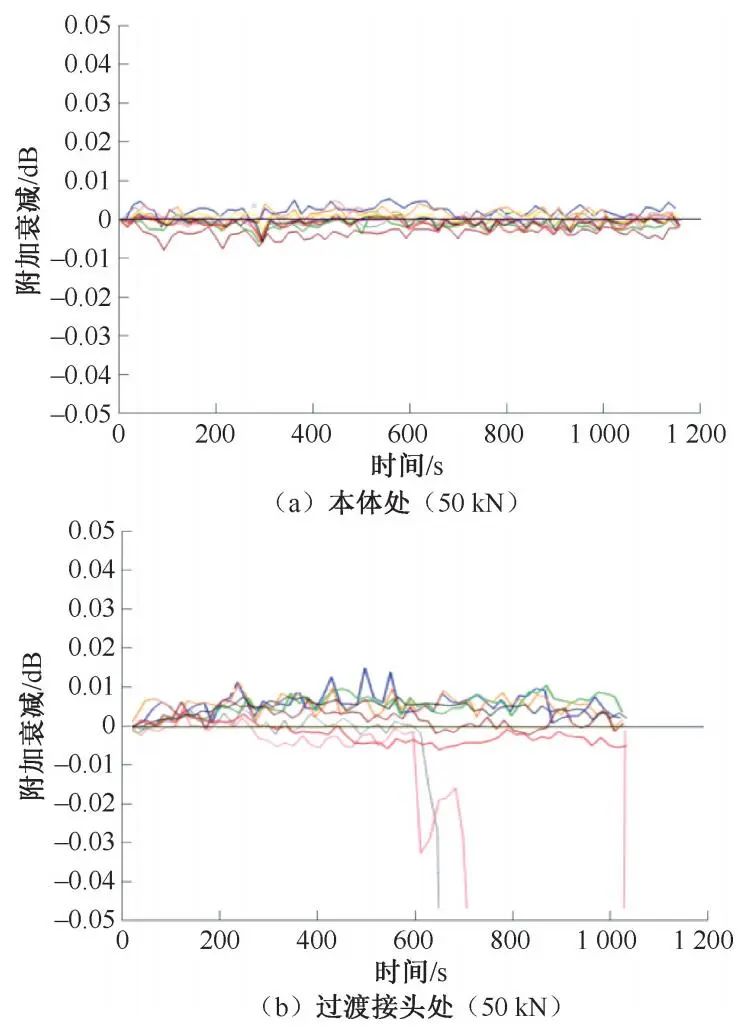

由圖5（a）可知，本體處光纖附加衰減正常；由圖5（b）可知，過渡接頭處3個通道光纖附加衰減明顯超標，已無法承受50kN壓力。
張力彎曲試驗用于模擬施工過程中海底光纜通過鼓輪的工況，在此條件下，海底光纜在一定的彎曲半徑下，同時承受軸向的拉力、鼓輪對光纜的側壓力，為海底光纜施工過程中最嚴苛的工況，可能出現海纜扭轉、彎折等情況，導致過渡接頭失效。
將層絞式海底光纜過渡接頭點在短暫拉伸載荷下通過彎曲半徑1.5m的輪盤3次，層絞式海底光纜張力彎曲試驗情況見圖6。
圖6 層絞式海底光纜張力彎曲試驗情況

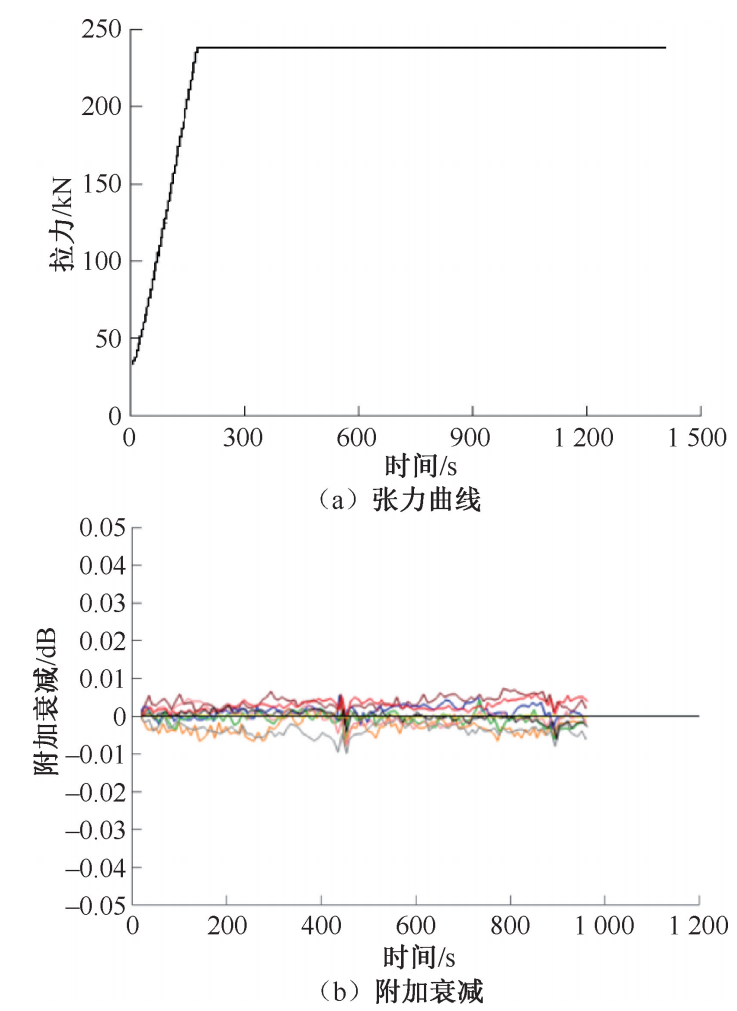

由圖6可知，拉伸載荷下，層絞式海底光纜的附加衰減最大為0.015dB，過渡接頭未失效。
環境性能
層絞式海底光纜光纖余長由不銹鋼光纖單元造管過程的套管余長和不銹鋼光纖單元成纜絞合造成的絞合余長組成，因此層絞式海底光纜光纖余長較中心管式海底光纜更大；光纖余長過大時，將導致海底光纜低溫性能劣化。

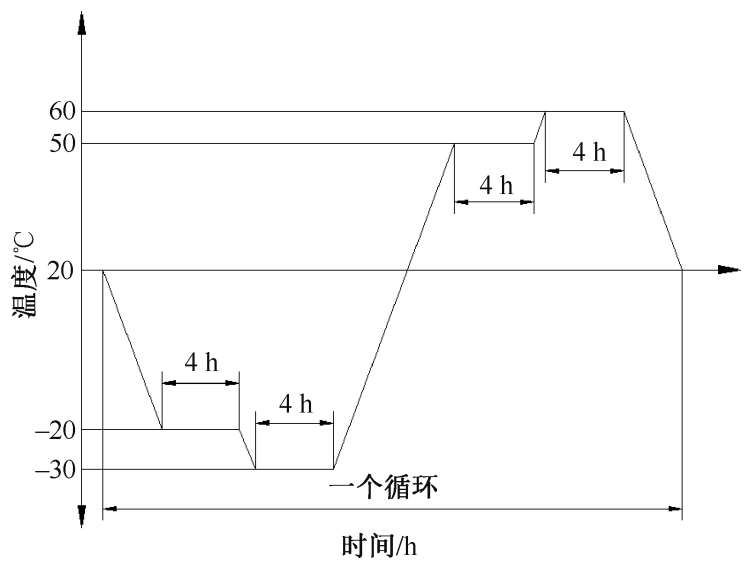

為驗證層絞式海底光纜工作、貯存的環境溫度，將層絞式海底光纜置于高低溫試驗箱內，分別在-20℃、-30℃、50℃、60℃的溫度下進行兩個溫度循環試驗，溫度循環情況見圖7。
圖7 層絞式海底光纜溫度循環試驗
經溫度循環試驗后，測得光纖的最大附加衰減為0.009dB，即層絞式海底光纜工作、貯存的環境下光纖基本不受溫度影響。
