高壓XLPE電纜緩沖層均具有阻水性能，出現燒蝕現象的電纜其共性特征是，電纜的金屬套為皺紋鋁套，并且緩沖層中含阻水型半導電緩沖帶，多數有受潮的跡象。阻水型半導電緩沖帶阻水粉析出和燒蝕現象見圖1。

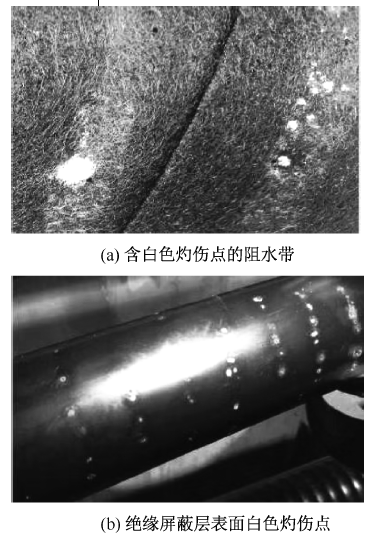

圖1 阻水型半導電緩沖帶

阻水粉析出和燒蝕現象

本工作采用JB/T 10259—2014《電纜和光纜用阻水帶》中規定的含水率的測試方法，對上海國網施工中的60個樣品的電纜緩沖層含水率進行了檢測，結果見表1。結果顯示，63%的樣品的阻水帶含水率大于7%。阻水帶緩沖層在電纜的加工和使用過程中都引入了水分，成為了電纜緩沖層燒蝕的隱患。

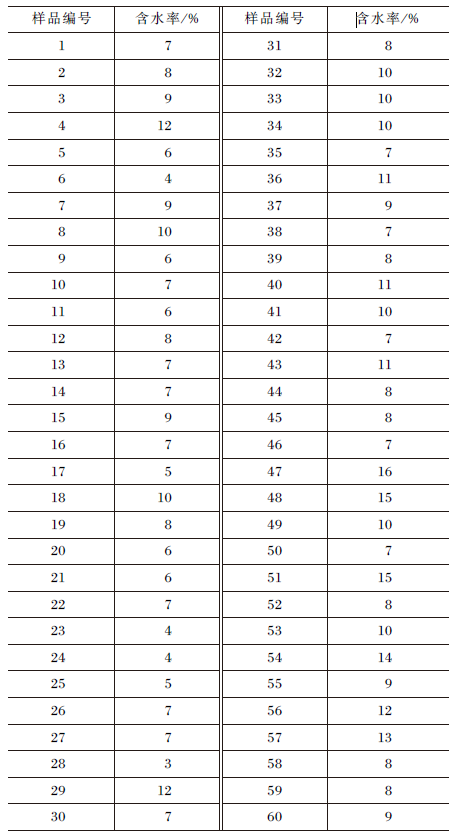

表1 緩沖層含水率

目前典型的高壓電纜結構，無論是皺紋鋁套結構、平鋁套結構，還是鋁塑復合套等結構，都是金屬套密封型結構，都具備徑向阻水的功能，也就是說，在不遭到破壞的情況下，即使處在有水的環境也不影響電纜的正常使用。

在實際應用中，北京、上海、廣州等電網用戶根據電纜的使用環境，給出如下結論:

(1)北方地區較為干燥，電纜隧道中大多數情況下是沒有水的，隧道電纜線路也不會受到外力破壞，電纜故障率很低，電纜故障后進水的案例極少，國網北京市電力公司近十年來沒有發生因為電纜鋁套受損導致的進水情況。

(2)上海的高壓電纜主要敷設在排管里面，一些排管中會有水，但是電纜鋁套內進水的情況很少。搶修時若發現電纜故障處有進水的情況，通常的處理方式是在臨近的工井處切斷電纜進行檢查，并做接頭處理。

(3)廣東地區電纜浸泡在水中的情況較為常見。相對來講，電纜接頭是該地區防水的薄弱環節，水從接頭保護盒處流進電纜鋁套內的情況較為常見，一般是從接頭保護盒處進水或電纜遭到破壞進水，縱向阻水型電纜雖有一定的阻水功能，但難免有空氣中的水分子會進入其中，最終會導致阻水粉析出而造成隱患。

從電纜選型是否需要阻水性能的角度做如下總結和建議:

(1)高壓電纜的阻水性能分為徑向阻水和縱向阻水兩種。應根據實際需求進行選型。一般而言，對于運行環境不是直接浸泡在水中的情況，推薦選擇型號為YJLW03或YJLW02的徑向阻水型電纜，而無須選擇型號為YJLW03-Z或YJLW02-Z的縱向阻水型電纜。

(2)制造企業對徑向阻水型電纜和縱向阻水型電纜在緩沖層結構上應有所區分，徑向阻水型電纜不選用含阻水粉的帶材。另外，繞包帶材的層數和厚度對載流量的影響也不容忽視。

(3)即便是選擇縱向阻水型電纜，由于電纜導體基本不具備阻水功能，在發生故障時，水很有可能從故障處通過導體流入，從而使金屬套內的阻水型半導電緩沖層失去了作用，因此應慎用縱向阻水型電纜。

(4)推進包括鋁塑復合套在內的其他金屬套類型電纜的設計、研發、標準化等工作，擴大平鋁套的推廣應用，積累運行經驗，力爭將來國內有多種形式的電纜金屬套結構并存，為用戶提供更多的選擇。

由于阻水帶緩沖層在電纜的加工和使用過程中都有可能引入水分，因此還須考慮環境影響下阻水帶是否滿足電性能要求。

研究發現，發生燒蝕故障的電纜半導電緩沖層接觸電阻率較正常電纜大了近十倍。所以接觸電阻率可作為一個檢測手段來衡量電纜的質量。

測試方法:取1.5m長電纜成品，進行機械校直，分別設置高壓極、屏蔽極和測試極，在樣品兩端的絕緣屏蔽表面設置高壓極，在樣品兩端的半導電緩沖層表面設置屏蔽極，在樣品表面露出鋁套的一段設置測試極,半導電緩沖層測試儀與樣品連接。電源正極連接高壓極，并與樣品導體等位連接，電源負極連接屏蔽極，測試端口連接測試極。
