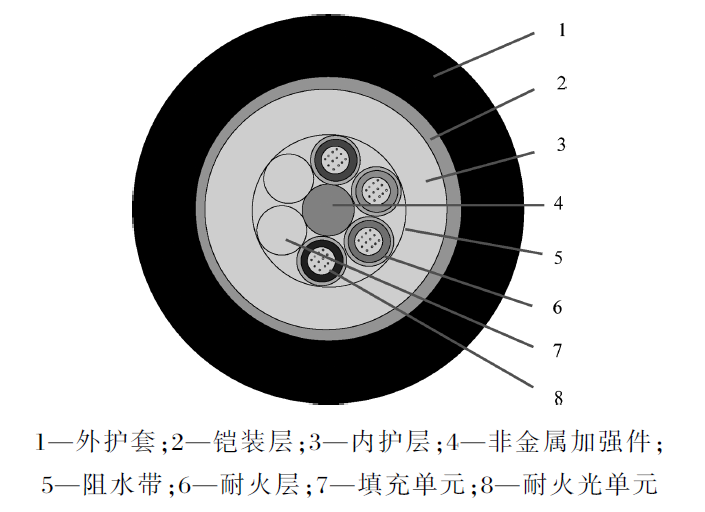

圖1 非金屬耐火光纜結構

根據IEC 60331-25:1999標準規定，取足夠長度的光纜試樣，以750℃的火焰溫度，燃燒90min，冷卻15min，經3次重復性試驗，基于耐火光單元的非金屬光纜線路完整性測試結果見表1。

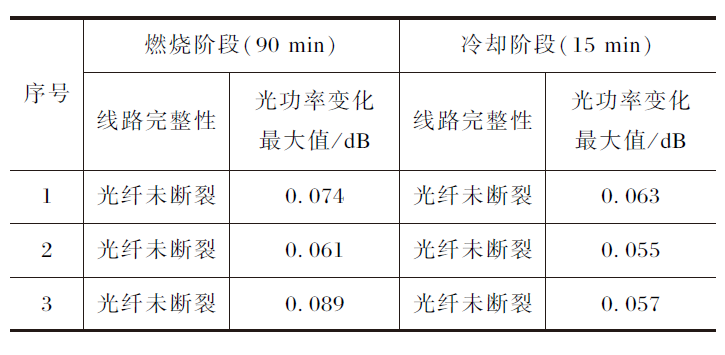

表1 基于耐火光單元的非金屬光纜線路完整性測試

由表1可知，基于耐火光單元的非金屬光纜的耐火性能滿足IEC 60331-25:1999要求。

提高光單元燃燒后的穩定性，是保證非金屬耐火光纜在冷卻階段線路完整性的關鍵，采用耐火光單元的結構設計，其典型結構為半干式雙護套，從內向外依次為基于耐火光單元的纜芯、陶瓷化阻燃聚烯烴料、玻璃纖維編織帶、阻燃外護套，很好地彌補了傳統非金屬光纜在耐火性能方面的不足。

基于耐火光單元的非金屬光纜耐火性能已滿足標準要求，但依然存在原材料及加工成本高的缺點。因此，本工作從原材料選型的角度對光纜結構設計進行了優化，分別對比驗證了采用常規阻燃料替代陶瓷化聚烯烴、云母帶替代玻纖編織帶的結構對光纜耐火性能的影響，優化方案見表2。

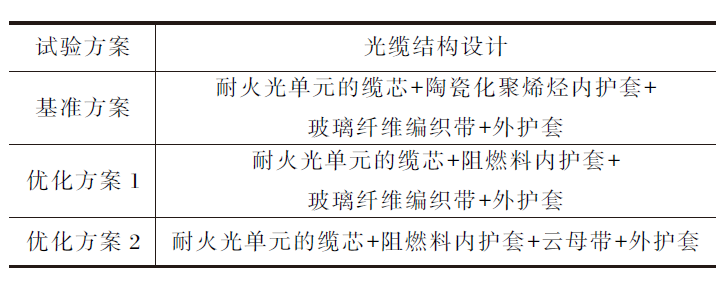

表2 非金屬耐火光纜原材料選型優化

由表2可知，內護層分別采用常規阻燃料替代陶瓷化聚烯烴、云母帶替代玻璃纖維編織帶，經驗證，3種方案的非金屬光纜在750℃的溫度下，燃燒90min后冷卻15min，光纖均未發生斷裂，耐火性能均合格。非金屬耐火光纜原材料選型優化方案2中，外徑減小，原材料及加工成本明顯降低。

目前廣泛應用的非金屬耐火光纜仍然延續了典型的雙護套結構，為了進一步探究光纜結構可優化的空間，單獨對耐火光單元制備的纜芯進行了耐火性能測試，測試結果見圖2。

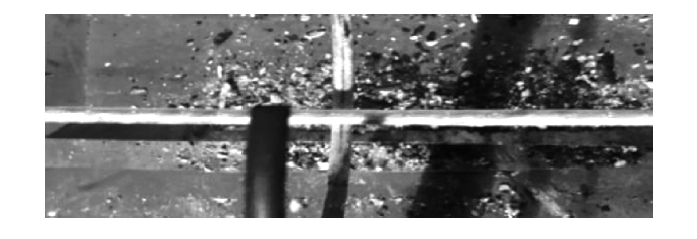

圖2 纜芯結構耐火性能測試

由圖2可知，纜芯在750℃火焰溫度下燃燒90min及冷卻15min過程中，光纖未發生斷裂，說明采用耐火層被覆松套管結構的耐火光單元給管內光纖提供了一個非常穩定的內部空間，對非金屬耐火光纜的耐火性能起到?jīng)Q定性作用，為今后非金屬耐火光纜的結構設計提供參考。

經驗證，非金屬耐火光纜將雙護套結構優化為單護套結構，纜芯可以不需要外被覆云母帶，典型結構為耐火光單元的纜芯+阻燃外護套，結構圖見圖3。

圖3 新型非金屬耐火光纜單護套典型結構

經第三方測試，單護套結構的非金屬光纜耐火性能也滿足IEC 60331-25:1999要求。非金屬耐火光纜由雙層護套結構優化為單層護套結構，在相同的松套管尺寸下，光纜外徑至少減小25%，質量更輕，運輸與敷設也更便捷，可適應特定場景下的應用需求。
