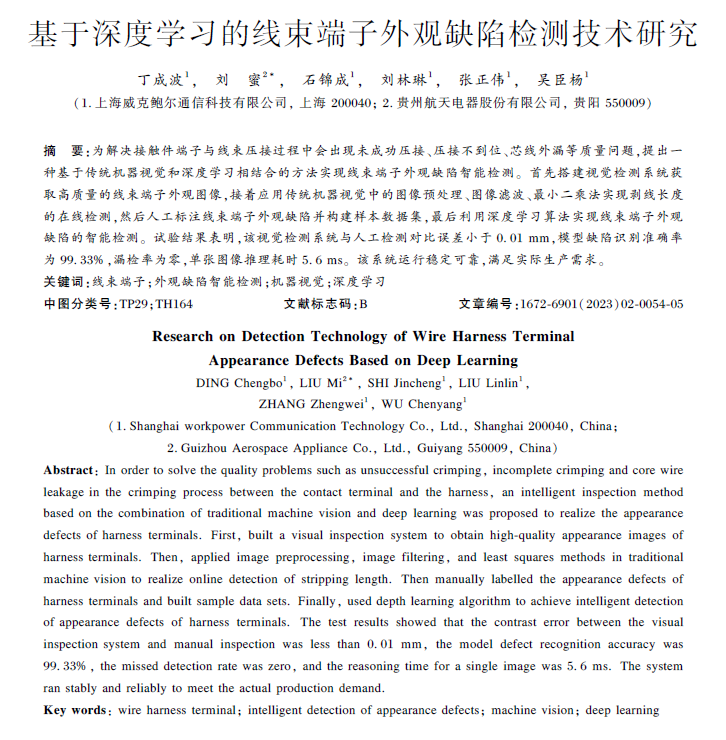

線束端子是線束上的重要組成部分，主要是通過線束剝線、壓接接觸件端子而形成。該過程是線束裝配過程中最為關鍵的環節，線束剝線環節會出現長短不一、芯線散開等現象，接觸件端子與線束壓接過程中會出現未成功壓接、壓接不到位、芯線外漏等質量問題，進而較大程度地降低產品的可靠性。目前，市場上主要運用的是人工目視法進行檢測，該方法存在漏檢、檢測效率不高、工作強度大等問題，而傳統機器視覺技術存在缺陷特征難以量化和提取、缺陷圖像識別能力弱等不足。近年來，隨著機器視覺技術的快速發展，將傳統機器視覺與深度學習相結合的線束端子外觀缺陷檢測技術已成為工業領域檢測的一種新趨勢。
整體架構設計
線束末端長度以及端子外觀缺陷智能檢測系統主要是由PLC控制模塊、圖像采集模塊，以及智能檢測算法三部分構成，整體架構見圖1。整體運行流程：首先工作設備把線束末端固定在一個夾具中，運輸至檢測位置后位置傳感器點亮，通過PLC觸發光源控制器打開光源、觸發相機進行圖像采集并將圖像傳輸至上位機中；接著上位機通過對應算法實現圖像預處理、線束末端長度檢測，以及線束端子外觀缺陷檢測，并將檢測結果傳回PLC中；最后PLC控制工業機器人抓取并按檢測結果分選卸料。

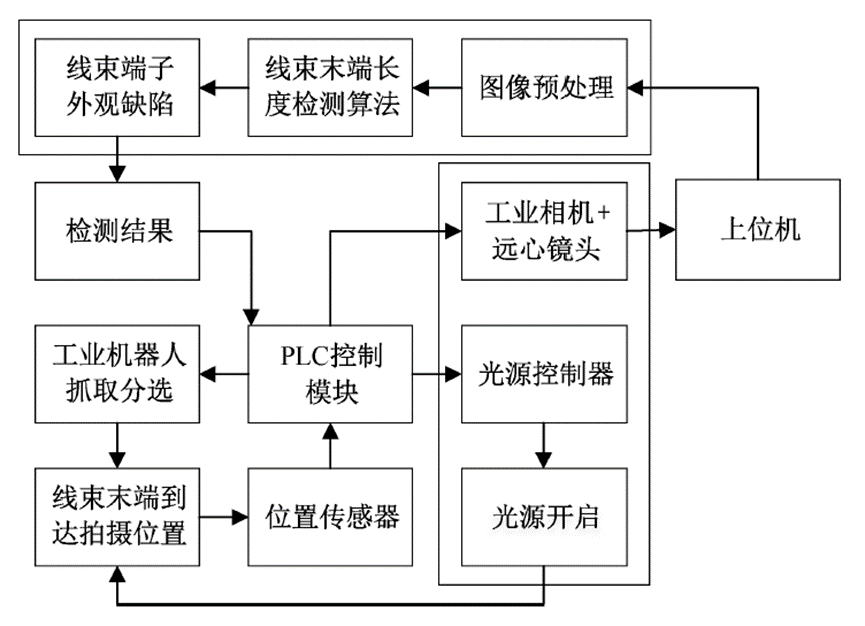

圖1 整體架構
基于機器視覺的線束末端尺寸檢測
本系統使用的圖像處理算法流程圖見圖2。首先通過算法檢測線束外輪廓直邊，計算出圖像傾斜角度；接著利用旋轉算子將圖像整體旋轉一定的角度使得線束水平放置；然后進行圖像二值化、圖像均值濾波、圖像灰度增強等處理，并找出線束根部上、下拐點以及線束頭部邊緣直線；最后利用最小二乘法計算線束頭部直線到線束根部拐點之間的距離,即為線束末端長度。

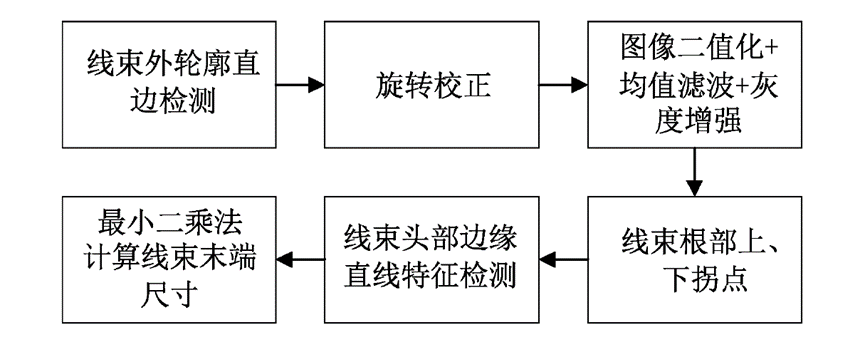

圖2 線束末端尺寸檢測算法流程圖
基于深度學習的線束末端缺陷檢測
數據集的構建
根據現場檢驗人員的經驗，結合實際拍攝的圖像數據，搭建多分類模型，將采集到的圖像數據按照不同的缺陷形式分類整理，人工標注標簽，確定訓練集、測試集和驗證集的樣本數量。本工作中將線束端子外端缺陷定義為：“正常(OK)”、“未壓接觸件(WTG)”、“壓接觸件短(TGD)”、“線束散絲(SS)”4個類別，具體樣本數據集圖像見圖3。

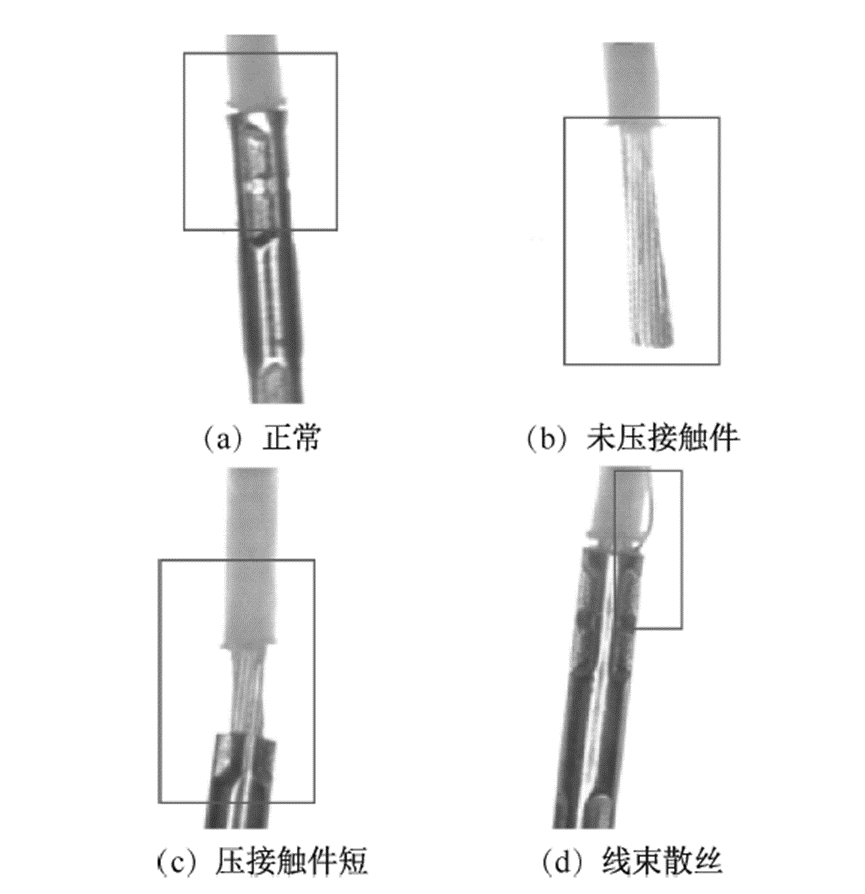

圖3 不同缺陷類別圖像數據集
根據每一類樣本總數量隨機將每一類樣本按照訓練集(1)、驗證集(2)、測試集(3) 分別為70%，15%，15%的比例劃分數據集，數據集劃分示意圖見圖4。

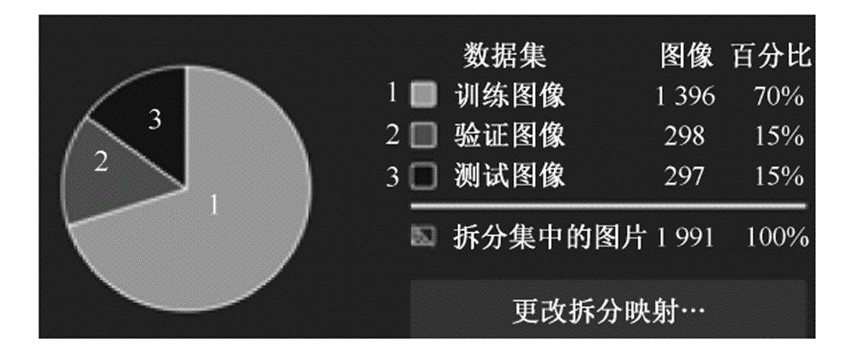

圖4 數據集劃分示意圖
算法架構設計
線束末端缺陷檢測運用的深度學習算法預測原理示意圖見圖5。首先采集到的線束末端圖像經過兩層卷積層，初步提取和學習線束末端缺陷的基本特征。然后進入最大池化層，該層主要是把前面提取的基本特征信息進行壓縮。接著圖像再經過3個卷積層，進一步學習和提取線束末端圖像中的特征。最后傳入最大池化層進行信息壓縮，進入全連接層，將兩維矩形特征壓縮為一維特征向量，再通過Softmax(分類網絡)把一維特征向量映射到具體的某一個分類。

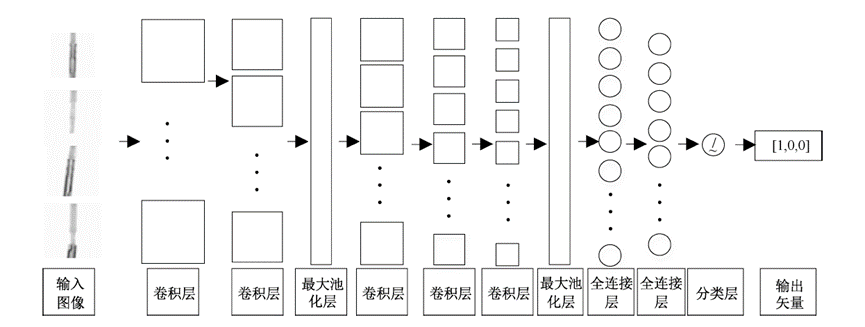

圖5 深度學習算法預測原理示意圖
學習效果評價
經過測試算法模型的學習效果見圖6、圖7。識別準確率為99.33%，召回率為99.52%，Top-1錯誤率為0.67%；單張圖像推理耗時5.6ms，預處理時間為1.83ms。

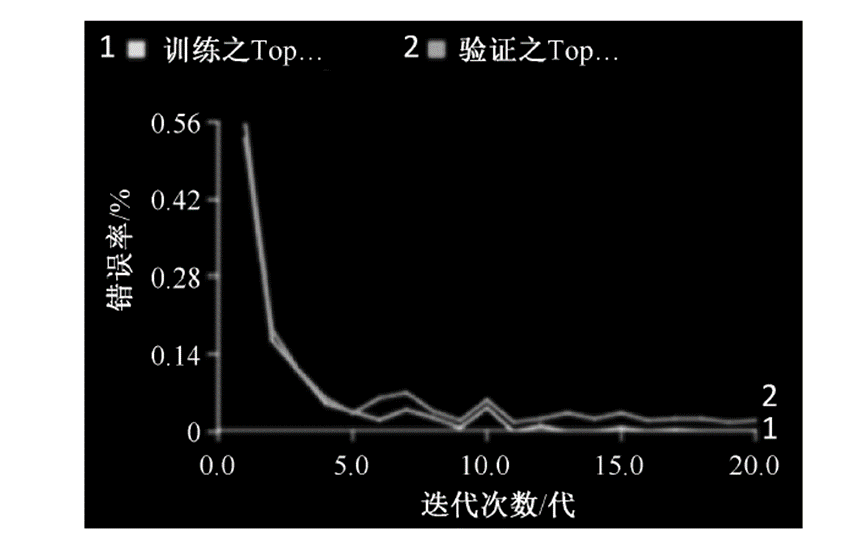

圖6 訓練錯誤率示意圖

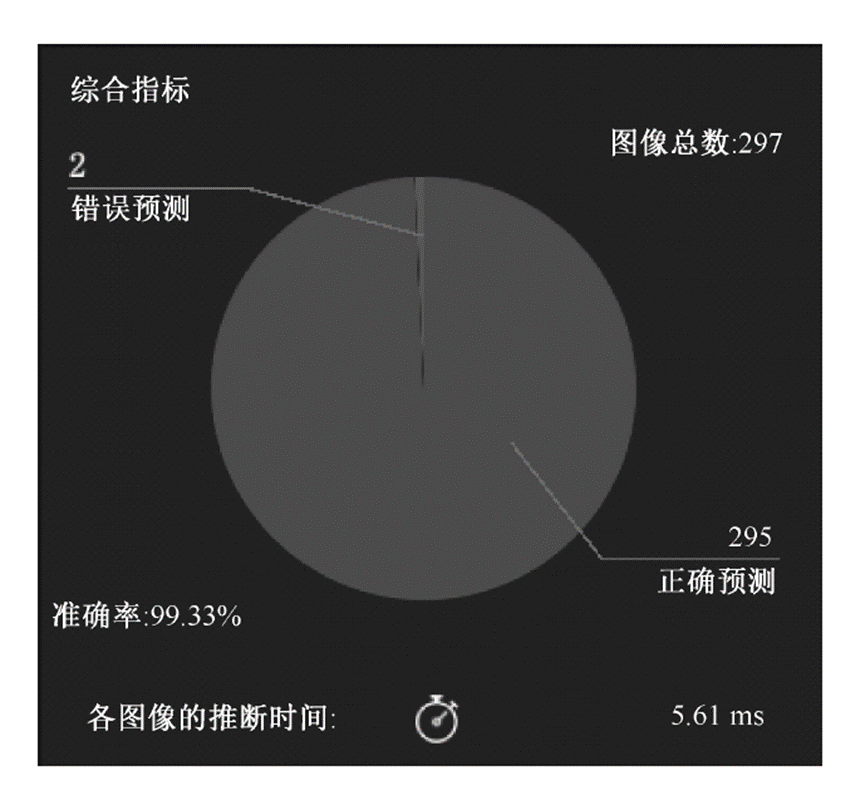

圖7 訓練綜合性指標

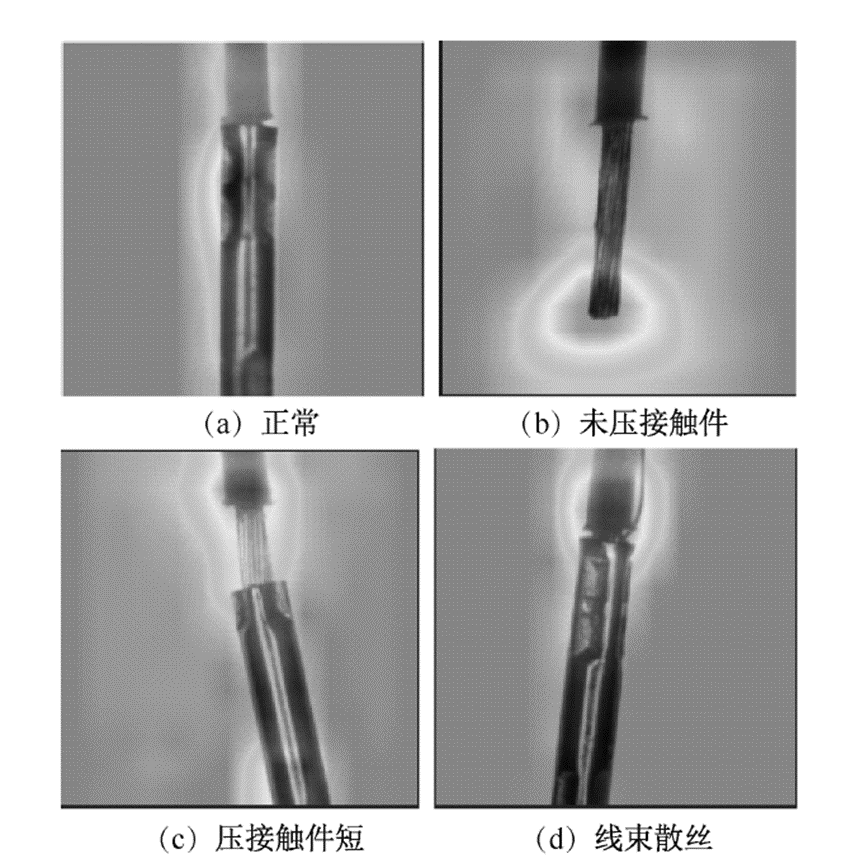

線束末端缺陷測試結果熱力圖見圖8。模型均找到了各種缺陷的關鍵特征，其中圖8(a)、圖8(b)、圖8(c)和圖8(d)熱力集中的特征分別表示為“正常”、“未壓接觸件”、“壓接觸件短”、“線束散絲”。
圖8 線束末端缺陷測試結果熱力圖
為了驗證線束末端缺陷數據集構建的合理性以及算法的有效性，在實際生產設備上部署訓練模型，同時人工在不同批次的線束中篩選出“正常(OK)”、“未壓接觸件(WTG)”、“壓接觸件短(TGD)”、“線束散絲(SS)“的線束各100根，共5個批次，將其分別按批次放在設備上進行檢測，記錄并統計每種類型的線束數量，結果見表1。系統能夠把不同類型缺陷的線束正確地識別出來，識別準確率達100%，滿足客戶生產使用需求。

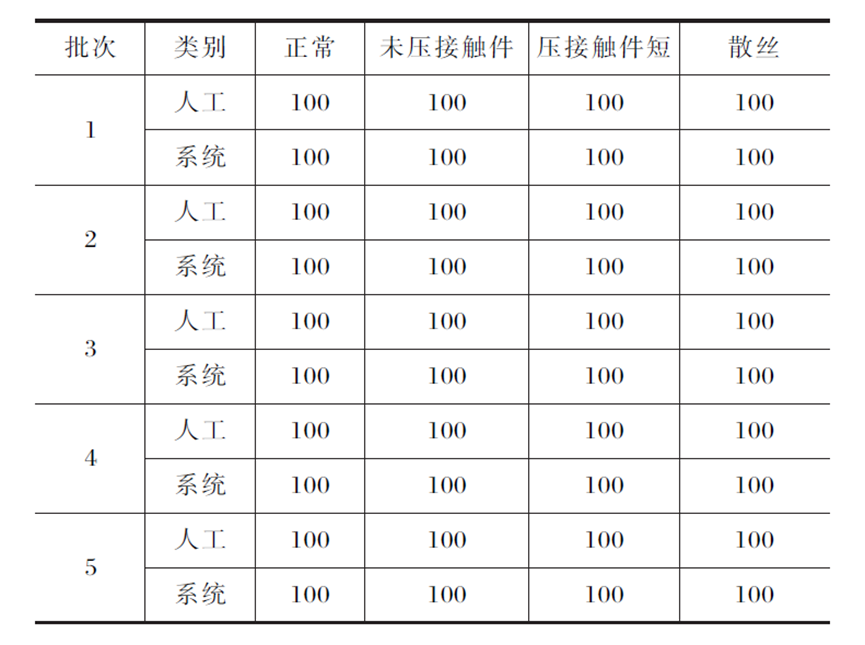

表1 線束末端缺陷檢測測試結果
本方法與傳統的人工目識法相比，具有識別準確率高、穩定性強，以及良好的工業應用價值，為進一步線束生產線智能化建設提供了有益的嘗試和必要的經驗積累。
