白色涂裝、流線型船身，身系“敦煌飛天彩帶”，從空中俯瞰，它猶如一朵海上浪花，而近看，這朵“浪花”其實是總噸位達13.55萬噸的“海上之城”。6月6日，在上海制造的首艘國產大型郵輪“愛達·魔都”號將正式出塢，力爭于年底前交付。不久的將來，它將乘風遠航，從上海駛向深藍，推動中國郵輪產業揚帆遠航。
大型郵輪技術含量高，設計和建造難度極大，直接體現了一個國家的裝備建造能力和綜合科技水平，被譽為世界造船業“皇冠上最耀眼的明珠”，是我國目前尚未攻克的高技術、高附加值船舶產品。我國首艘國產大型郵輪于2019年在外高橋造船正式開建，它的誕生代表著我國造船業和先進制造業在總體上的“大突破”。

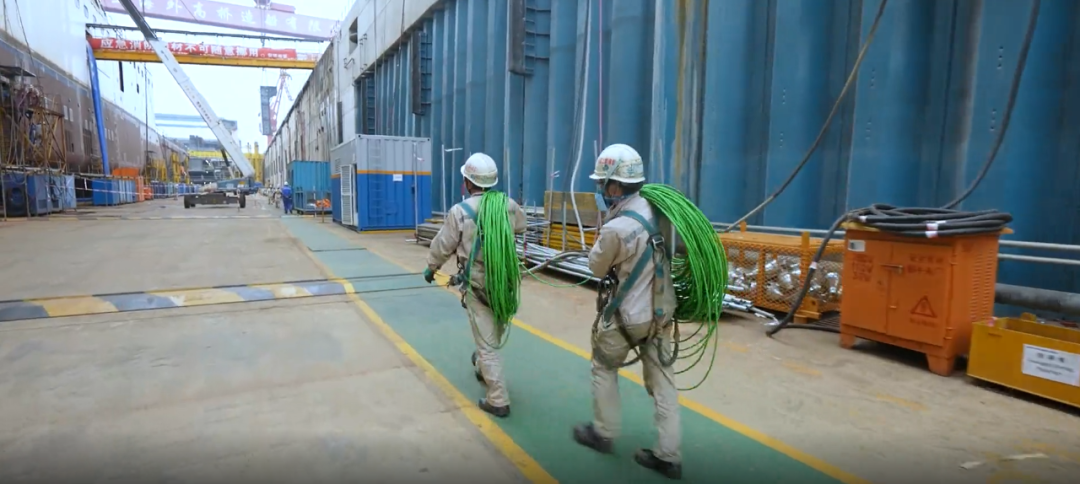

如果說發電機是郵輪的心臟，那么電纜就是郵輪的血管。2021年4月，電纜敷設正式開工。作為國內船舶工業史上的第一艘大型郵輪，它的電纜數量多達6萬根，是散貨船的40倍；全船總電纜布置長度超過4300km，相當于上海至拉薩的距離。

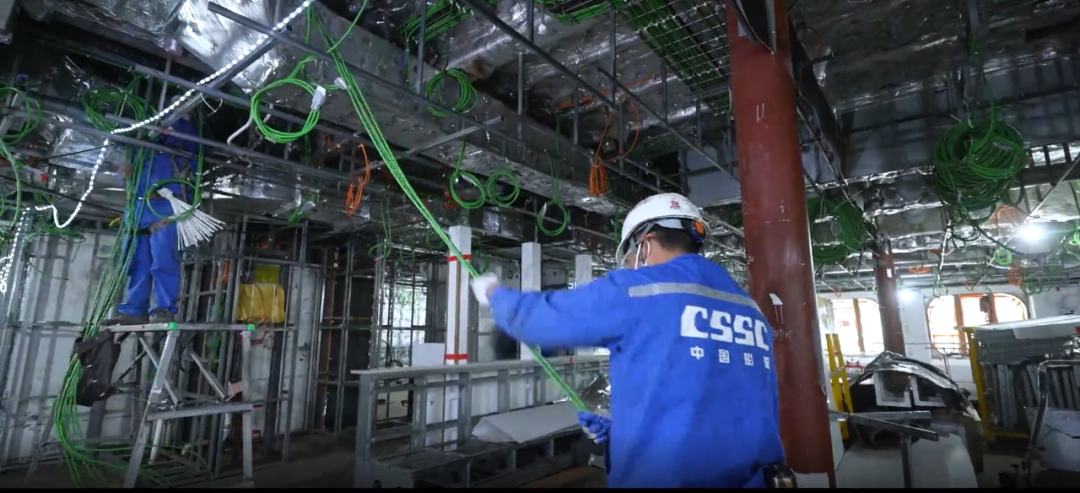

由于船艙空間有限，敷設工作難度極大，外高橋人耗時一年才完成布線與接線工作。在敷設電纜時，上海外高橋造船集智集力，優化工作解法。
據悉，首艘國產郵輪船身自重約6.5萬噸，自重每增加1噸，意味著登船物資或人數就要減少。為了控制全船的重量，電纜架全部采用輕質材料，為國內首創。值得一提的是，該條船的電纜經過設計和布局，通過不同的顏色加以區分，為作業人員提供了便利。
總裝二部電裝作業區作業長張戰奇表示，電裝作業區專門開發了一個電纜管理系統，專門為電纜做好標記，做好路徑規劃。
總裝二部副部長曹征偉表示，船上設備的動力和信號傳遞都離不開電纜。離開電纜，設備無法運行，傳感器無法發揮功能，整船的自動化就無從談起。

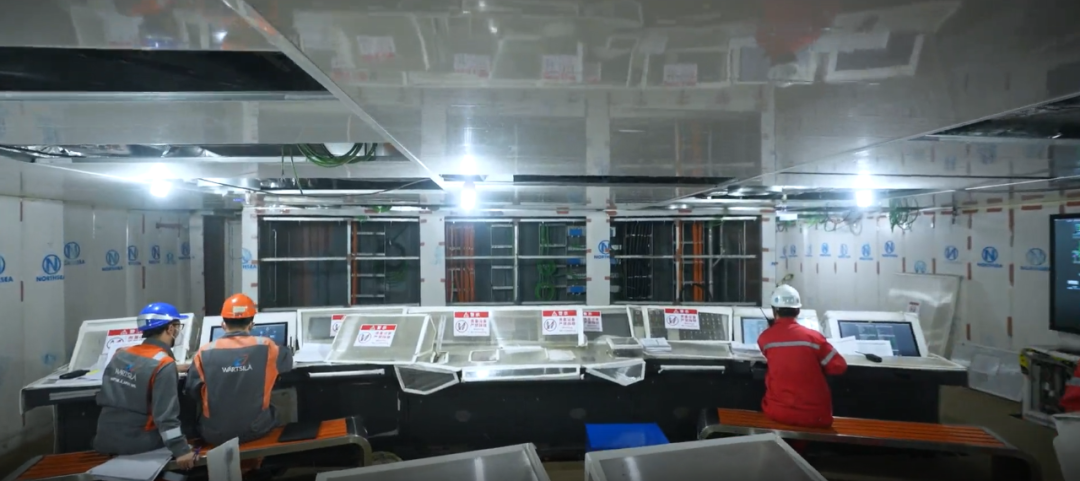

2022年3月，郵輪中控系統上電，調試工作突破重要節點，中控系統通過光纖和電纜控制全船24000多個點位終端的信號采集和命令發送，可以實現集控室、駕駛室同步指揮，并監管全船大多數機電設備的運行狀態，相當于整條郵輪的中樞神經。

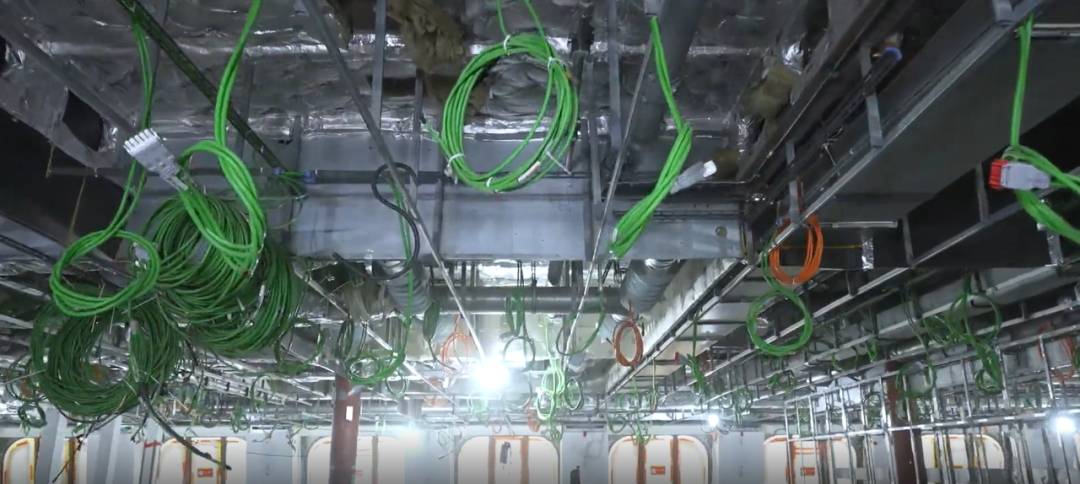

排布緊湊的

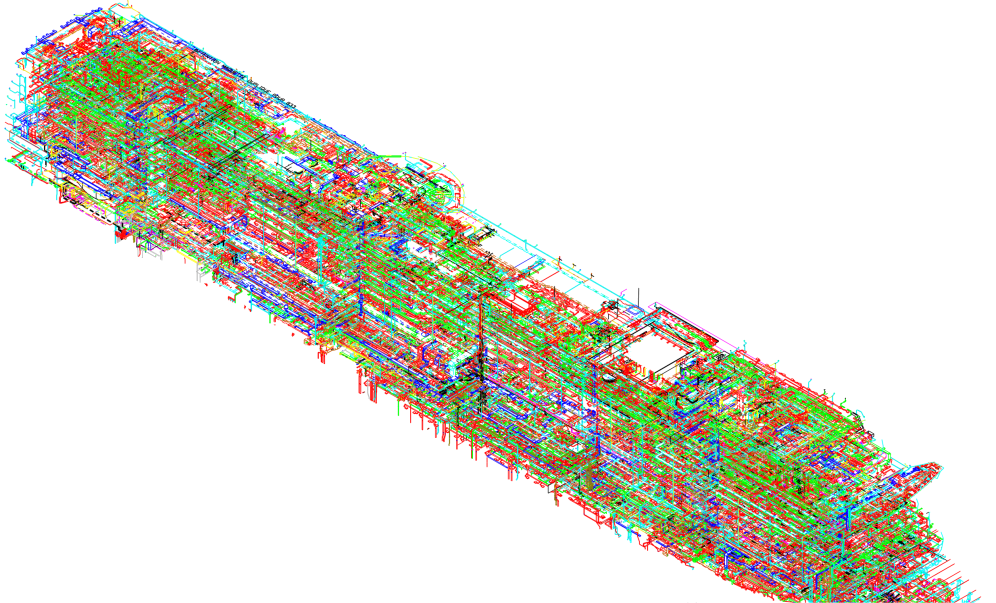

全船電氣模型
據了解，大型郵輪電氣生產設計中的電纜具有長度長、種類多、通道網絡復雜和分段敷設的特點，原有的建筑生產設計理念與方法已不能滿足要求。
針對電纜敷設設計中的核心需求，項目團隊通過電纜托架設備定義、電纜插入、屬性定義、電纜入口出口和節點類型等方式完成電纜自動敷設的基礎數據設置；通過路徑計算邏輯定義、拓?fù)浣Y(jié)構定義和分段電纜敷設定義等方式，完成最優路徑計算，從而實現虛擬電纜自動敷設。
在基礎數據信息設置完成之后的敷設過程中，系統根據電纜連接規劃表的信息，基于定義好的橋架拓?fù)浜驮O(shè)備拓?fù)?，根?jù)型號類型、最大語序填充率、必經節點和跳過節點等約束條件，結合優化算法進行計算，確定電纜經過的最短路徑和長度，完成虛擬電纜自動敷設，相關數據還可通過電纜管理模塊輸出電纜冊和電纜切割號。
從無到有建造國產化郵輪，不僅意味著填補技術空白，在全球?qū)ふ夜?yīng)商，還需要從頭到尾孵化一條新的本土產業鏈。
數據顯示，2022年，我國造船業完工量、新接訂單量、手持訂單量三大指標國際市場份額均保持世界第一。連續13年位居全球榜首。同時，根據交通運輸部、發展改革委等十部門聯合制定的《關于促進我國郵輪經濟發展的若干意見》，到2035年中國郵輪市場將達到每年1400萬人次的規模，成為全球第一大郵輪市場。
然而，與作為世界第一大造船國身份形成鮮明對比的是，中國一直沒有本土的郵輪建造市場。此次即將出塢的國產大型郵輪首制船，主要采用了引進、消化、吸收再創新的模式。
“郵輪行業對郵輪經濟有重要的貢獻作用，但目前中國的郵輪經濟仍是一個過路經濟?！比ツ?1月25日，中船嘉年華郵輪首席執行官陳然峰在2022吳淞口論壇上表示，通過建造大型國產郵輪、健全產業鏈、發布中國自主品牌，為的就是改變郵輪經濟發展不平衡的格局。
中船郵輪科技發展公司黨委書記、董事長楊國兵此前也表示：“建造國產大型郵輪，需要一方面將帶動本土船用配套企業進入郵輪供應鏈體系；另一方面將吸引國際先進設備商在華投資，實現本土化生產?！?/span>
