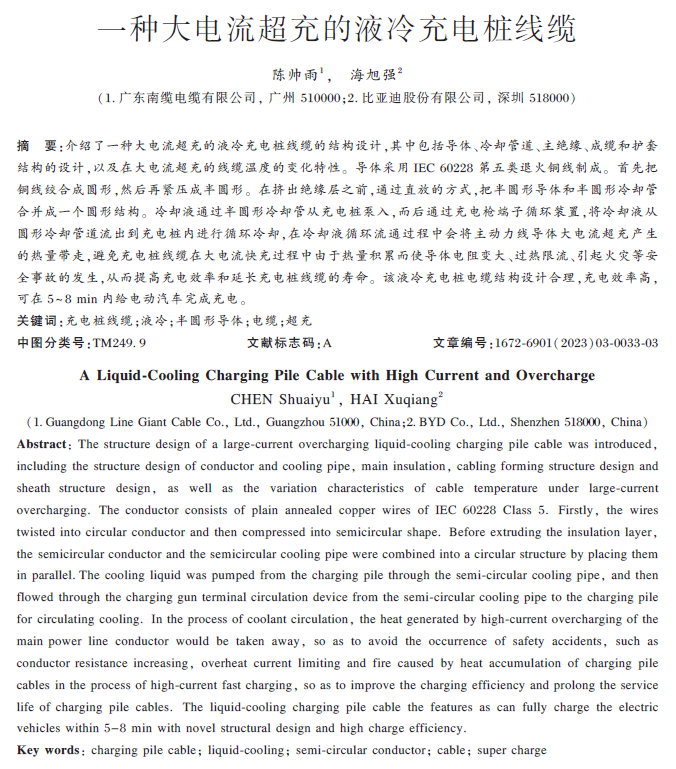

數據顯示，2022年我國充電基礎設施數量達到520萬臺，同比增長近100%。其中，公共充電基礎設施增長約65萬臺，累計數量達到180萬臺；私人充電基礎設施增長約190萬臺，累計數量超過340萬臺。截至2022年底，全國新能源汽車保有量達1310萬輛，占汽車總量的4.10%?？梢?，目前我國充電樁的保有量與新能源汽車的保有量仍然相差懸殊，并且目前受限于大電流長時間充電時的導體及端子處發熱問題，迫使充電樁不得不在溫度上升時進行限流處理，一輛家用新能源乘用車充電至80%時至少需要30min。這種狀況不僅極大地限制了充電效率，增加車輛的充電時間，還由于電纜的嚴重發熱帶來火災隱患。
鑒于新能源汽車行業的迅速發展，迫切需要研制一種既能滿足大電流超充，又能縮短充電時間，還能延長充電樁使用壽命的新型充電樁電纜。一輛家用新能源乘用車使用液冷充電樁10min可充電至80%，相對于普通充電樁可節約時間20min。美國、英國、荷蘭等國家的某些大學和汽車制造廠商正在對大電流快充液冷充電樁電纜進行深入研究，甚至提出采用沸騰蒸發冷卻方式，以期找到更有效的液體冷卻方式，但是那些冷卻系統結構復雜且成本很高。本工作提出了一種大電流超充的液冷充電線纜，該充電線纜結構簡單、操作方便、產品成本低、冷卻效率高，是一種新型的設計概念。
結構設計
液冷充電樁電纜的結構
液冷充電樁電纜的結構示意圖見圖1，以下述電纜為例：
2×50+1×25+2×4+2×(2×0.75)+P(7×0.75）

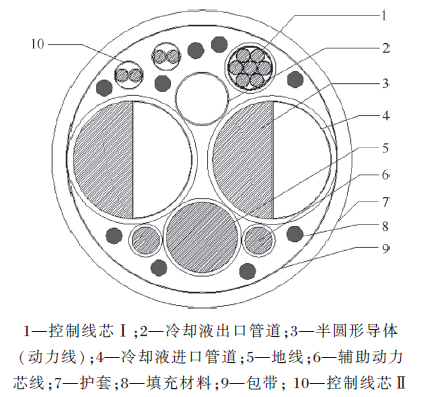

圖1 液冷充電樁電纜的結構示意圖
導體和冷卻管道設計
液冷充電樁電纜的主動力線和地線，采用第五類裸銅線絞合導體。輔助動力線和控制線采用第六類裸銅線絞合導體。
液冷充電樁電纜的主動力線導體的制造過程為，先將裸銅線束絞成圓形，然后經過半圓形緊壓模具緊壓成半圓形。在擠出絕緣之前，半圓形導體與半圓形冷卻管，通過多道模具直放合并成圓形結構。冷卻液管道材質采用的是熱塑性聚酯彈性體材質，抗張強度可以達到60MPa，邵氏D硬度可達70HD，并具有優異的耐高溫和高強度特性，不同規格的半圓形導體的半徑和冷卻管的半徑需要保持一致，才能將兩者合并為一個圓形，半圓形導體的結構設計見表1。

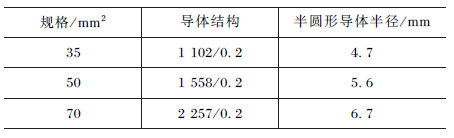

表1 半圓形導體的結構設計
絕緣設計
本工作研制的液冷充電樁的主動力線和輔助動力線及地線的絕緣，均采用硅橡膠。硅橡膠具有良好的耐高溫、耐低溫特性，其耐溫范圍可達-60~200℃，因此，在長時間承受冷卻管的低溫沖擊時，不易發生老化。硅橡膠材質柔軟，使液冷充電樁電纜容易彎曲?？刂菩揪€絕緣采用交聯聚烯烴，具有高抗張性能，抗撕裂強度可達50～60N·mm-1，可以有效地保護控制線芯頻繁的彎曲過程中不斷路。絕緣各線芯的絕緣厚度見表2。

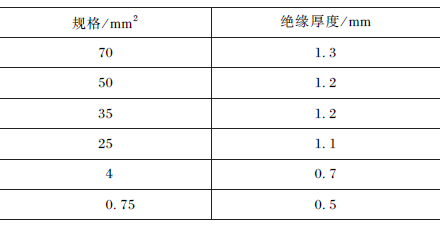

表2 絕緣各芯線的標稱絕緣厚度
控制芯線設計
液冷充電樁電纜的控制線芯采用交聯聚烯烴絕緣，具有高強度、高耐熱和耐彎折等特性?？刂凭€芯Ⅰ由6條絕緣線芯成纜絞合而成。在成纜線芯外面先繞包一層聚酯帶，再編織銅絲屏蔽層。銅絲屏蔽層采用直徑0.12mm的鍍錫銅絲，編織密度不小于85%。在銅絲屏蔽層外面擠出一層交聯聚烯烴內護套。控制線芯Ⅱ由兩條線芯絞合而成，并擠出一層交聯聚烯烴內護套?？刂凭€芯的作用是信號傳輸和功能控制。
由于液冷充電樁電纜需要經受長時間的頻繁扭轉和彎曲，存在發生導體斷裂的風險，因此建議在控制線芯導體中添加銅箔絲或250D的尼龍絲作為抗拉增強元件。成纜填充材料可以采用高強度聚丙烯（PP）繩，以防控制線芯導體斷裂。
成纜結構和護套設計
在充電樁使用過程中，普通充電樁電纜會遭受過度扭轉、碾壓和非正規使用，因此必須提高對電纜結構完整性的要求。雖然加強電纜的整體強度和耐扭轉特性十分必要，但又不能影響電纜的使用便捷性。對充電樁電纜的每個結構部件，均需要考慮到電纜在應用過程中可能發生的各種風險。
液冷充電樁電纜的成纜結構包括：主動力線、輔助動力線、液冷管和控制芯線。成纜節距控制在成纜外徑的10~13倍。
填充材料采用阻燃高強度PP繩，其抗張強度高達50N·mm-2、阻燃性能好，在電纜反復彎曲過程中，可產生一定的抗彎折能力。護套材料采用熱塑性聚氨酯彈性體（TPU)，具有耐磨性高和抗撕裂性能好的優點，拉伸強度可達43MPa。液冷充電樁充電時，電纜在地面上反復拖磨，護套也不會發生破損，其標稱厚度見表3。

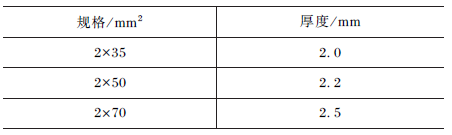

表3 液冷充電樁的標稱護套厚度
目前對新能源汽車的電池續航要求越來越高，1000km續航能力的汽車已經面市，但隨之而來的問題就是新能源汽車的充電效率的提高。
根據液冷充電樁電纜現有的實際應用情況，規格為2×50mm2的充電樁電纜動力線的正常載流量為215A。但是，如何實現這種規格動力線載流600A長時間運行，成為急需解決的課題。只靠增大導體截面來增大載流量，理論上是可行的，但實際應用是不可行的，也不符合人體工程學的要求。小截面電纜承載大電流運行會產生電纜急劇發熱的問題，國外有公司采用美國3M公司的冷卻液解決該問題。
本試驗采用45#變壓器油或其他冷卻液循環把導體熱量帶走，即可解決規格為50mm2動力線載流600A的難題。圖2為50mm2動力線載流600A的試驗數據。

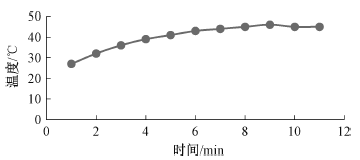

圖2 50mm2液冷充電樁動力線載流600A的溫度曲線
由圖2可知，在50mm2液冷充電樁動力線載流600A的情況下，充滿一輛新能源汽車電池的溫升不會超過25℃，溫度不會達到充電樁的電流極限，可長時間反復大功率充電。新研發的這種液冷充電樁電纜，已經送到西藏和其他高原地區進行使用壽命試驗和高、低溫性能試驗。液冷充電樁電纜載流量試驗充分驗證了電纜的可行性。
目前，液冷充電樁電纜技術還在繼續探索之中，液冷充電樁電纜的市場前景將非常大。液冷充電樁是新能源汽車行業發展的必然趨勢，未來需要進一步提高電纜的充電效率、安全性和適用性，緩解用戶出行充電焦慮。
