ZC-90E型高絕緣電阻測量儀，測試電壓為500V。

根據GB/T 3048.5—2007，GB/T 20637—2006、IEC 60092-350：2001、IEC 60092-350：2020、MT 818.1—2009、GB/T 29631—2013的相關規定，本工作對比了5個標準的樣品制備方法，具體見表2。

由表2可以看出，在絕緣電阻試樣制備方面，MT 818.1—2009引用GB/T 3048.5—2007，GB/T 29631—2013引用GB/T 3048.5—2007，目前GB/T 3048.5—2007為最新版本標準，故沒有區別。在IEC 60092-350：2020抽樣試驗中，相對于GB/T 20637—2006和IEC 60092-350：2001，對試驗順序作出了明確的補充說明，應在交流（AC）高壓試驗后進行抽樣試驗，且不能進行任何直流（DC）高壓試驗。

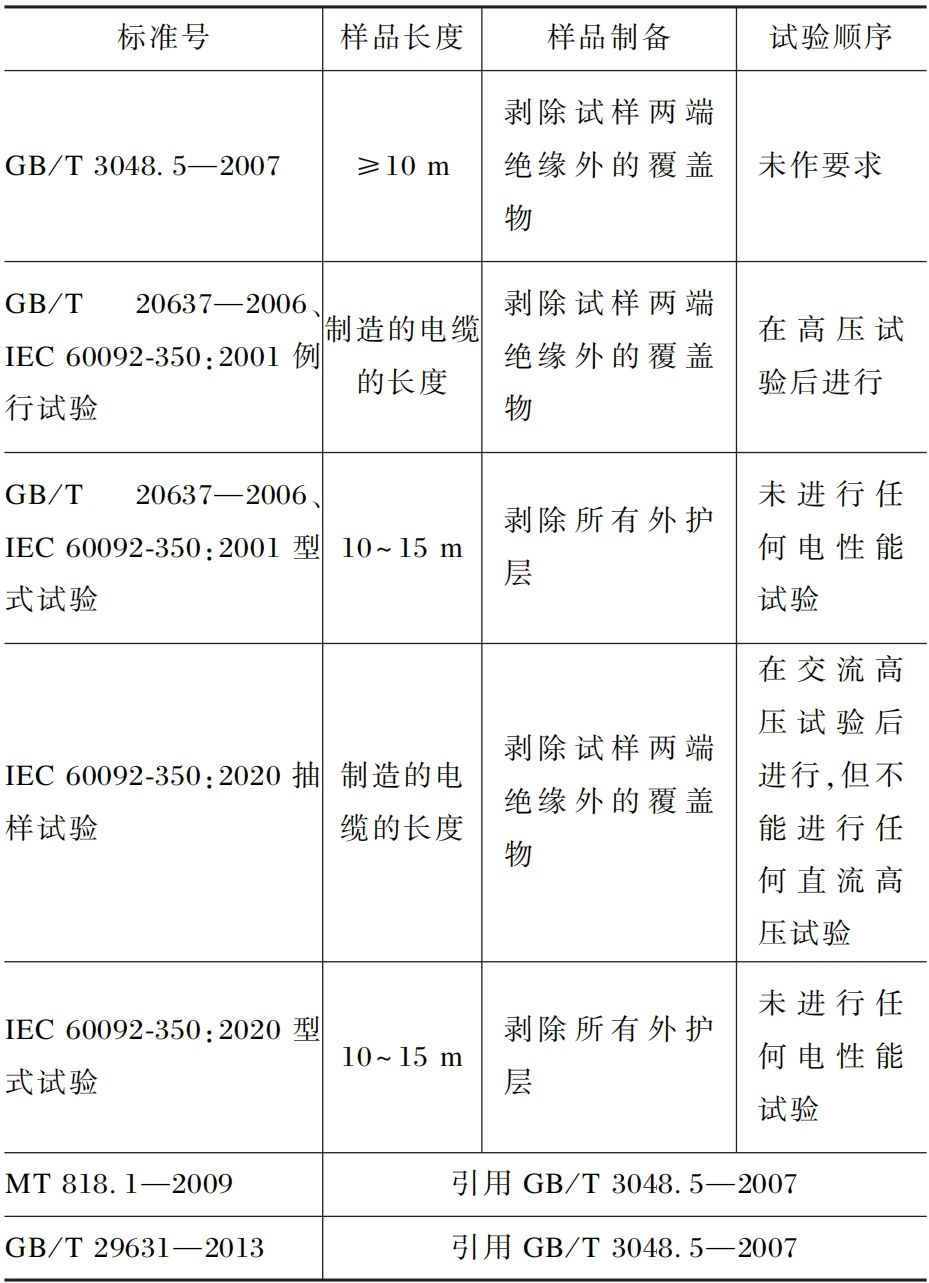

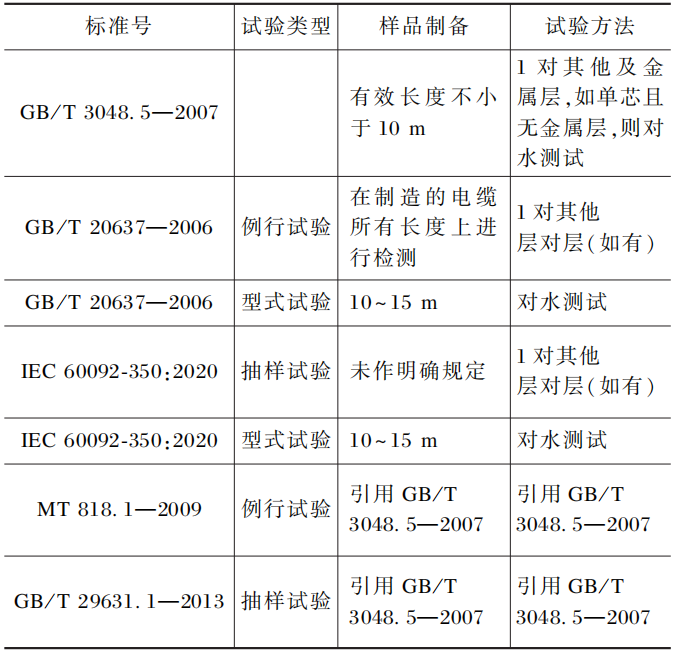

表2 不同標準樣品制備的對比

根據GB/T 3048.5—2007、GB/T 20637—2006、IEC 60092-350：2001、IEC 60092-350：2020、MT 818.1—2009、GB/T 29631—2013的相關規定，本工作對比了5個標準對不同試樣的規定，具體情況見表 3。

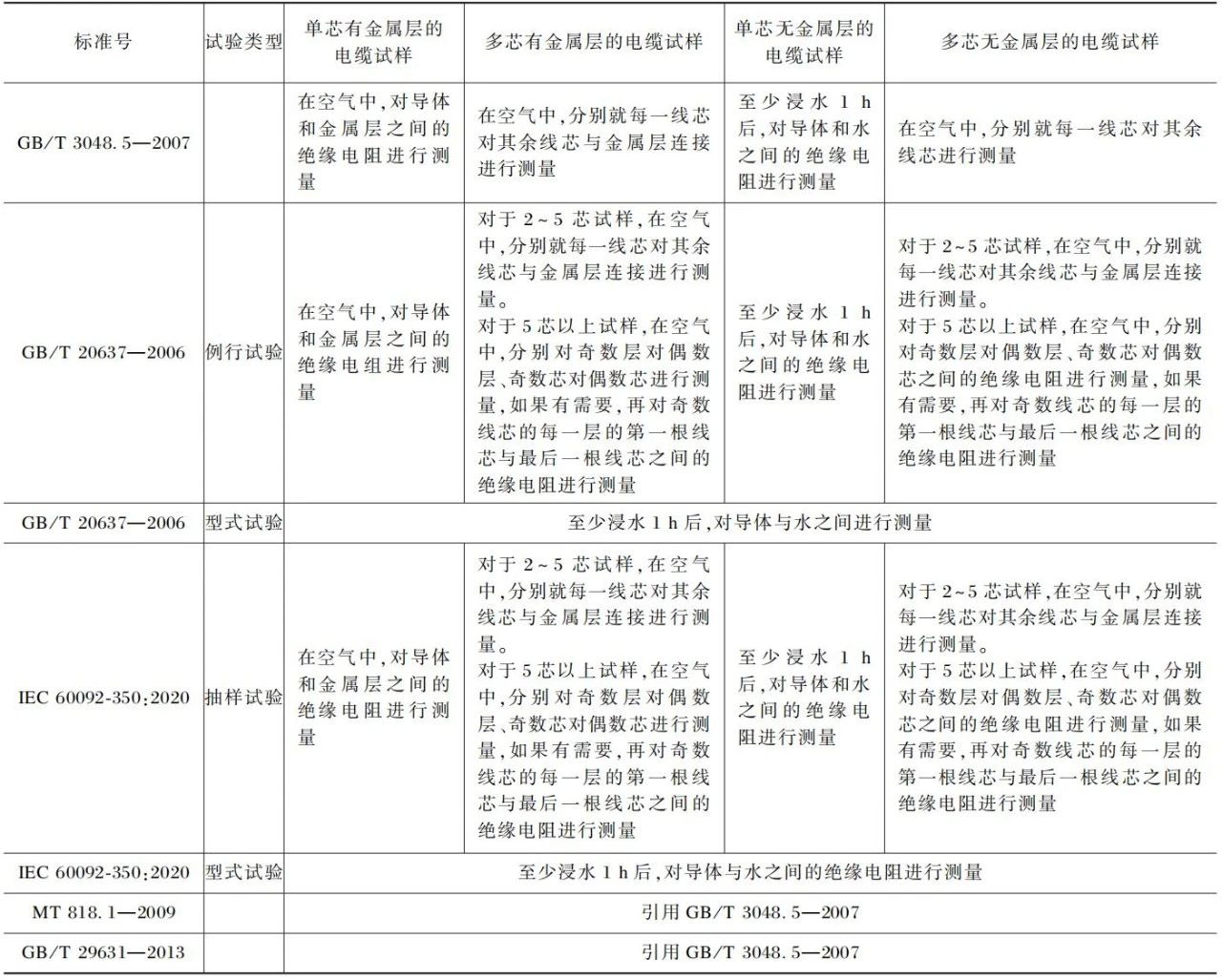

表3 不同標準試驗方法的對比

由表3中可以看出，根據GB/T 3048.5—2007、GB/T 20637—2006、IEC 60092-350：2001，IEC 60092-350：2020、MT 818.1—2009，GB/T 29631—2013，對于不同類型的樣品，試驗方法也不同，其主要不同點為：①是否需要進行浸水試驗；②接線方式不同。

而GB/T 20637—2006例行試驗要求與IEC 60092-350：2020抽樣試驗要求基本一致，GB/T 20637—2006型式試驗要求與IEC 60092-350：2020型式試驗要求基本一致。

根據表3中不同標準試驗方法的區別，分別選取長度為120m的YCP 450/750V 1×240；長度為380m的JEP J85/SC 0.6/1kV 3x25；長度為125m的MY 0.38/0.66kV 1×25；長度為250m的CEFR 0.6/1kV 24×1電纜作為試樣。分別按照GB/T 3048.5—2007、GB/T 20637—2006例行試驗（IEC 60092-350：2020抽樣試驗）、GB/T 20637—2006型式試驗（IEC 60092-350：2020型式試驗）進行試驗，測試不同樣品的絕緣電阻，測試結果見表4。

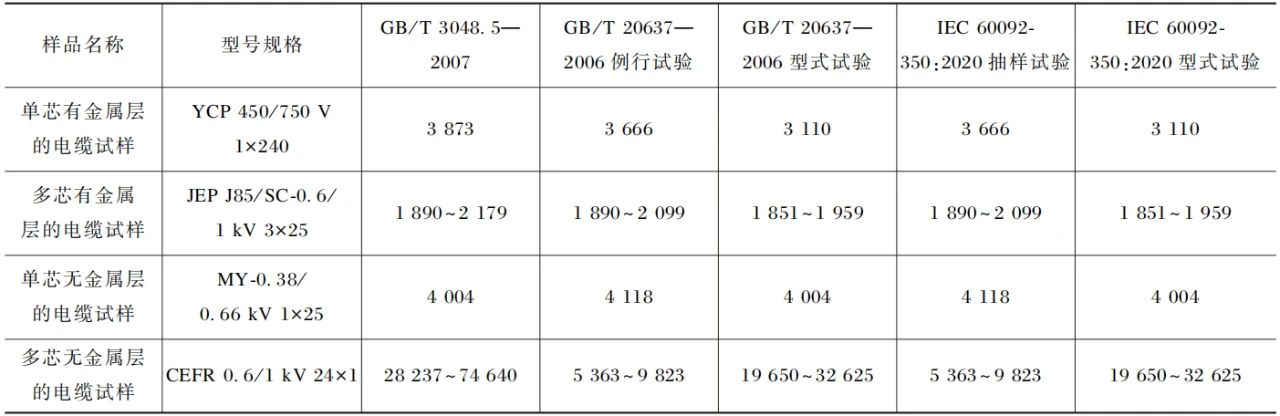

表4 采用不同標準測試不同樣品的絕緣電阻

ΜΩ·km

由表4可以看出，不同標準的試驗方法的測試結果略有不同：

①對于單芯有金屬層電纜：按照GB/T 3048.5—2007的測試結果最大，按照GB/T 20637—2006型式試驗（IEC 60092-350：2020型式試驗）的測試結果最??；

②對于2~5 芯有金屬層電纜：按照GB/T 3048.5—2007的測試結果最大，按照GB/T 20637—2006型式試驗（IEC 60092-350：2020型式試驗）的測試結果最??；

③對于單芯無金屬層電纜：按照GB/T 20637—2006型式試驗（IEC 60092-350：2020型式試驗）的測試結果最大，按照GB/T 3048.5—2007的測試結果最??；

④對于多芯無金屬層電纜：按照GB/T 3048.5—2007的測試結果最大，按照GB/T 20637—2006例行試驗（IEC 60092-350：2020抽樣試驗）的測試結果最小。

當被測試樣品加上電壓后，會有充電電流、不可逆吸收電流、可逆吸收電流和泄漏電流（電導電流）等4種電流流經絕緣材料。泄漏電流是通過絕緣材料中自由離子和混雜的導電雜質所形成，與施加電壓時間無關，在電場強度不高的情況下符合歐姆定律，是影響絕緣電阻的主要因素。另外，熱作用會使水分子滲透到聚合物中，加大了聚合物內部導電離子的數量，從而使絕緣電阻降低。

由于橡膠絕緣材料內含有橡膠樹脂、硫化劑、增塑劑、補強劑、填充劑等，分子鏈之間的間隙較大，水分子可以輕易地滲透進入絕緣材料中。在浸水初期，會有一定數量的水分子進入絕緣材料中，故對于單芯有金屬層的電纜來說，在空氣中對金屬層測試的結果比浸水1h后的測試結果大。

在橡膠絕緣材料混煉均勻的情況下，自由離子或混雜的導電雜質會隨機分布在絕緣材料中，長度越長，出現自由離子的概率越大，故對于多芯有金屬層的電纜來說，取長度為10m的樣品，在空氣中測試的結果比整盤電纜在空氣中測試的結果略大，且比長度為10m的樣品浸水1h后測試的結果大。對于單芯無護套電纜來說，取長度為10m樣品浸水1h后測量的結果比整盤電纜浸水1h后測量的結果大。

接觸面越大、長度越長，出現自由離子及導電雜質的概率越大，因此對于5芯以上有金屬層電纜，在空氣中層對層的測試結果最小。

試驗結果證明，測量橡膠絕緣電纜的絕緣電阻時，采用的標準不同測得絕緣電阻的結果也不同，應嚴格執行產品標準要求的試驗方法；另外對于船用電纜，如采用GB/T 20637—2006進行例行試驗（IEC 60092-350：2020抽樣試驗）測試結果余量較小時，應用GB/T 20637—2006型式試驗（IEC 60092-350：2020型式試驗），避免按照型式試驗方法測得的結果不合格。
