根據GB/T 18015.1—2017《數字通信用對絞或星絞多芯對稱電纜第1部分：總規范》標準規定，裸銅線的性能應符合TR型軟銅圓銅線的要求。因此，選用含銅量為99.95%及以上的電工無氧銅進行拉制。考慮到十字填充骨架為阻燃材料，對產品衰減會產生一定的影響，故導體規格采用23AWG的線規作為本工作中心導體尺寸。絕緣材料采用相對介電常數為2.3的高密度聚乙烯。

根據標準要求，以及理論計算公式，結合以往普通非屏蔽6類數字通信電纜的絕緣尺寸，導體采用23AWG線規的設計，絕緣外徑設定值控制在0.98～1.04mm之間。

在非屏蔽6類纜的非金屬材料中，除了絕緣料和護套料外，還有中心填充用的十字骨架。為減少非阻材料的占比，滿足B1級阻燃要求，填充骨架采用阻燃型材料。

市場上用于阻燃骨架的材料一般有氟塑料、阻燃聚乙烯和無鹵阻燃聚烯烴幾種。但是，氟塑料不但價格高，而且電導率大于10μS·mm-1，且pH小于4.3；同樣，阻燃聚乙烯采用溴類阻燃劑，其電導率和pH也是超標的，且燃燒時發煙量大，故阻燃骨架選用無鹵阻燃聚烯烴類材料。

考慮到無鹵阻燃聚烯烴類成本、常規聚烯烴類的骨架成本，以及阻燃骨架對電纜燃燒性能的影響，試驗考察了骨架寬度分別為3.5，4.0mm時對電纜燃燒性能的影響，結果見表1。

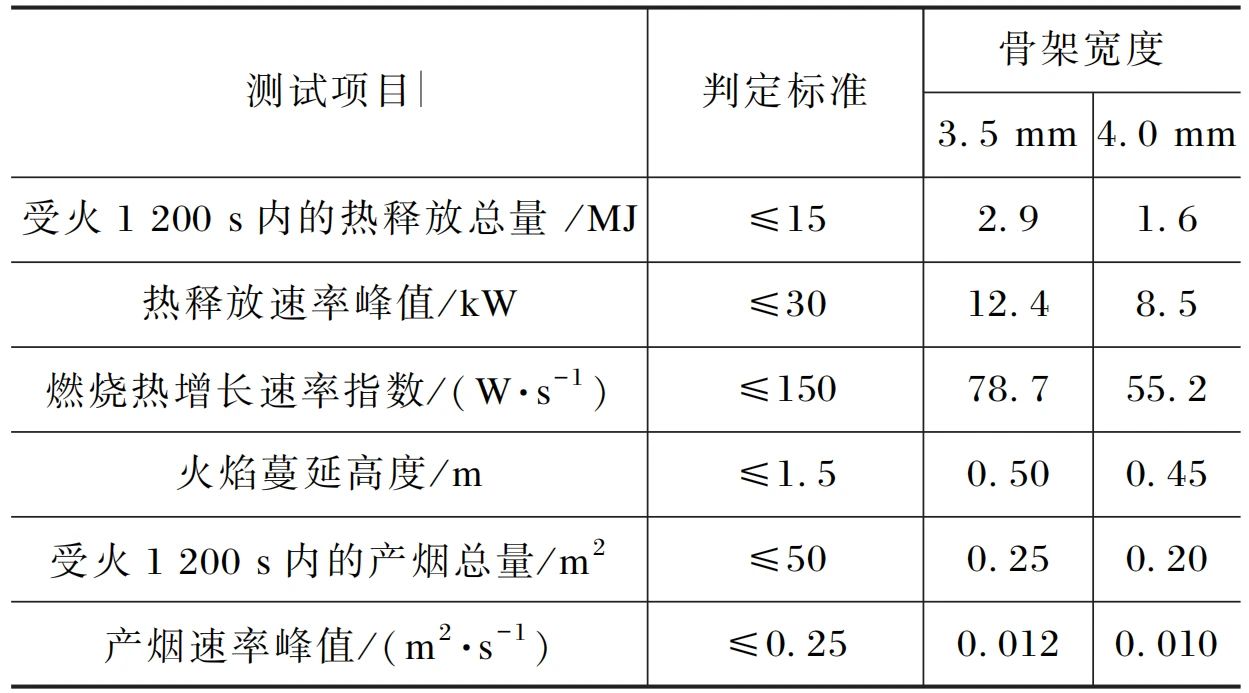

表1 不同骨架尺寸試驗方案測試結果

由表1可知，骨架寬度分別為3.5，4.0mm時，火焰蔓延高度和燃燒增長指數性能結果差異性不大。

從普通聚乙烯材料更換為無鹵阻燃聚烯烴后，其材料的相對介電常數由2.3升至4.2，電纜衰減增大。為了降低骨架的高介電常數對電纜衰減的影響，結合不同骨架尺寸對電纜燃燒性能影響的結果，本工作采用3.5mm寬度的骨架進行衰減性能試驗，與YD/T 1019—2023《數字通信用聚烯烴絕緣水平對絞電纜》標準規定進行對比，其結果見表2。

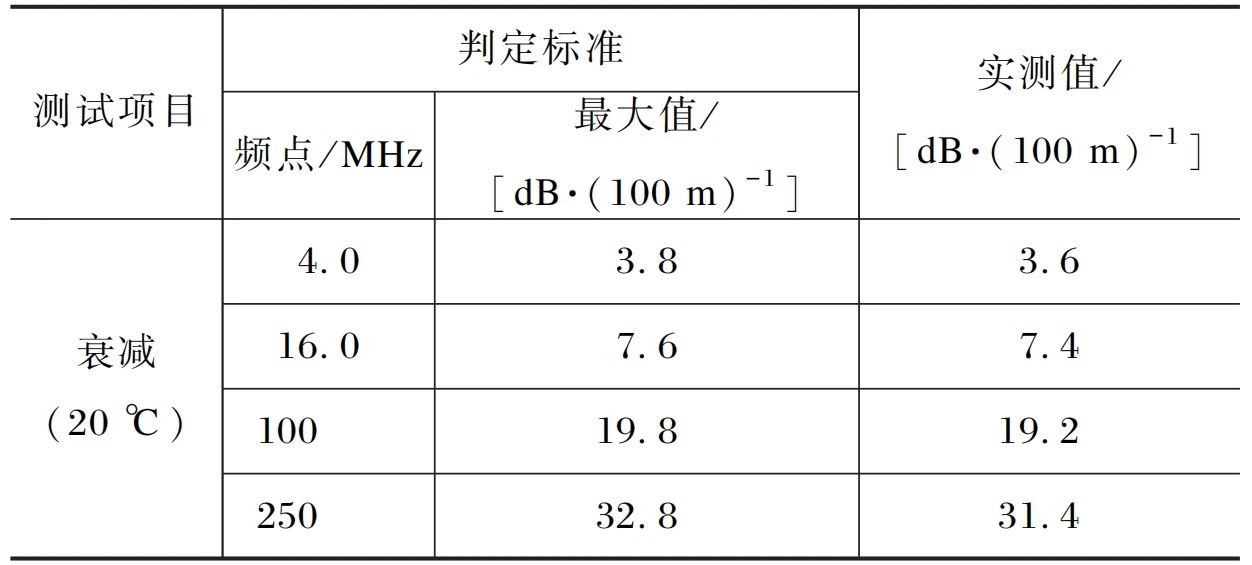

表2 衰減典型頻點測試值

由表2可知，衰減實測值符合標準要求。

非金屬材料阻燃性能的衡量指標一般采用氧指數作為主要手段。本工作為B1級阻燃電纜，具有高阻燃特性。因此，采用普通阻燃護套料明顯不可?。粌煞N不同等級的非屏蔽6類數字通信對稱電纜材料的結果比對見表3。

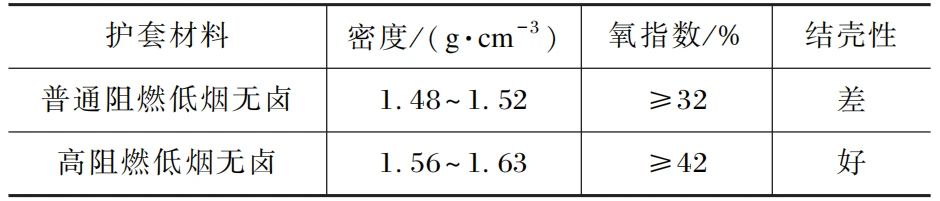

表3 兩種無鹵阻燃級護套材料阻燃特性比較

除了護套材料的選用，護套厚度的大小對電纜阻燃性能也有很大的影響。考慮到電纜成本、外徑大小，以及松緊度等因素，護套厚度根據電纜外徑不大于6.6mm進行設定。根據上述設計要點，通過綜合考慮，在螺桿、模套、阻燃骨架和護套厚度尺寸相同條件下，采用了氧指數分別為38%，43%，45%等3種護套材料進行樣品試制并測試，結果見表4。

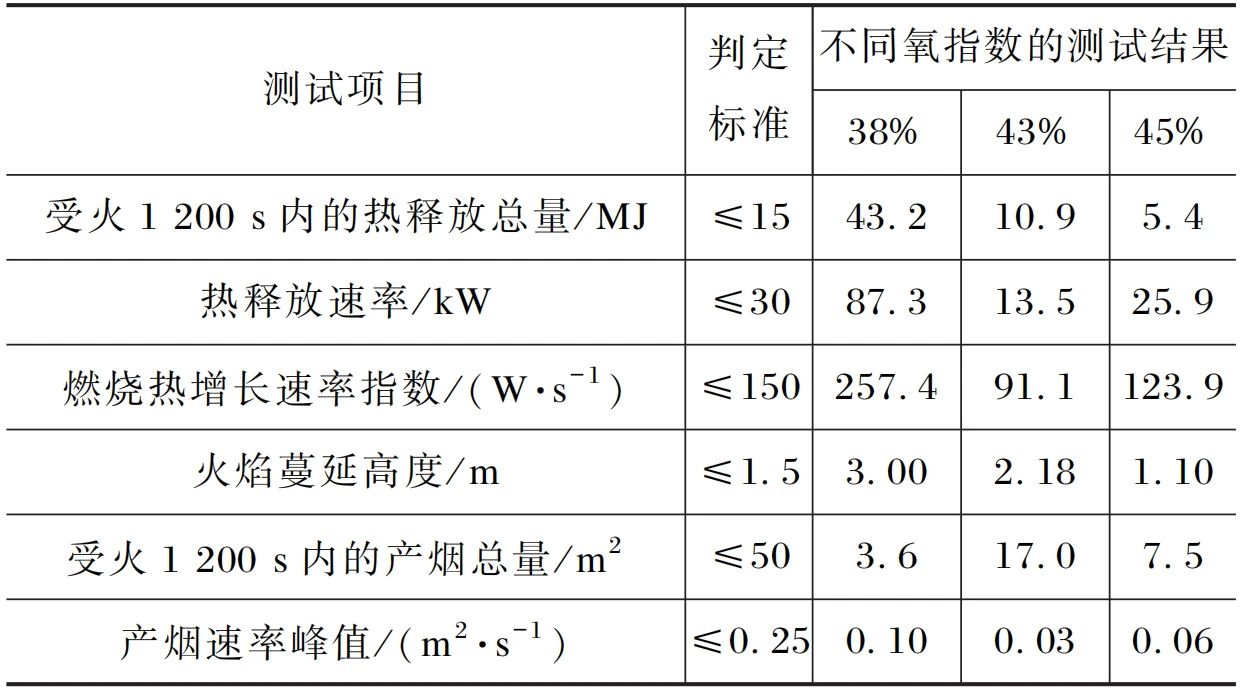

表4 不同氧指數護套試驗方案測試結果

由表4可知，氧指數為45%的護套料具有更好的阻燃性能，不僅在火焰蔓延高度有較好的阻止效果，燃燒熱增長速率指數也滿足GB 31247—2014《電纜及光纜燃燒性能分級》技術要求。由表4還可以看出，熱釋放速率、燃燒熱增長速率指數隨氧指數變化的趨勢不一致，是由于非屏蔽結構電纜對于該燃燒熱增長速率有一定的不穩定因素，如護套料的阻燃與結殼穩定性、電纜捆綁時的松緊度等，故不一定與氧指數變化趨勢一致。

表4結果表明，與低氧指數普通低煙無鹵護套料相比，高氧指數的低煙無鹵護套料明顯適用于本工作產品，如果再結合護套料結殼性能和結構尺寸方面的優化，相信會起到更優的效果。

B1級數字通信電纜制造過程中的工序質量控制與普通數字通信對稱電纜一樣，在此不作具體表述；但對于阻燃型非屏蔽數字通信電纜來說，除了絕緣尺寸及對絞合成纜節距的設計需要滿足傳輸性能外，在相關材料機械物理滿足相關要求的情況下，關鍵的是護套相關工藝的控制，特別是護套厚度、擠出均勻性，以及牽引速率等對阻燃性能有很大影響。

滿足成束燃燒性能的高阻燃無鹵聚烯烴材料的價格比普通低煙無鹵材料高近一倍甚至一倍以上。因此，在選擇材料與護套厚度等方面須進行綜合考慮。如果厚度設計過大，線纜外徑也隨之增大，且電纜硬度也會偏硬，不利于布線施工；如果設計厚度偏薄，燃燒結殼過程中會引起結殼層裂開，從而導致內部聚乙烯等可燃物流出而造成燃燒試驗的失敗。因此，從綜合角度出發，護套厚度及擠出均勻性與材料應進行選型匹配，既考慮電纜外徑，亦控制電纜的制造成本。

高阻燃的低煙無鹵料配方具有阻燃劑高填充量、流動性差，以及配方中潤滑劑的添加比例與擠出螺桿匹配性等問題，容易引起擠出過程的不均勻性，使得護套厚度縱向不均勻；另外，如果選用的擠出機螺桿不合適，會導致對材料的剪切力過大，造成溫度升高過快，以致無機阻燃劑分解，在護套中產生氣孔，嚴重影響護套的阻燃性能。

由此可見，材料的阻燃等級越高，其熔融指數就越差，加工難度也越高。為消除材料分解對阻燃結果的影響，可采用更低壓縮比的專用螺桿。建議螺桿的長徑比為1：25，壓縮比為（1.1~1.2）：1，在減小剪切力的同時也可提高生產效率。因此，除了應該注意螺桿壓縮比，還需要根據各材料廠家的材料特性進行匹配。
