依據客戶對高壽命輕型筆記本電腦電源線性能的要求，其主要可靠性技術指標見表1，考慮到產品配套設備會銷往不同的地區及國家，電源線還須滿足UL 758-2019《電器布線電線電纜及其試驗方法》及UL 1581-2019《電線電纜和軟線參考標準》的規定。

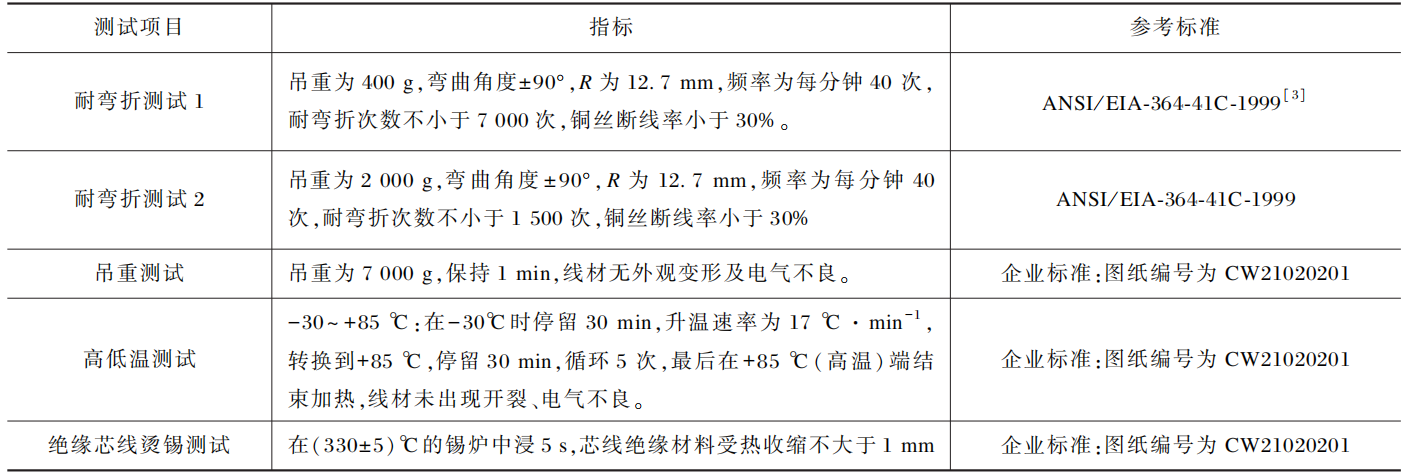

表1 高壽命輕型筆記本電腦電源線可靠性指標

針對上述可靠性指標和產品標準要求，本工作以型號為AWM 20276 18AWG×1C+24AWG×1C+D OD:4.05mm電腦電源線用電纜為例，對其改進后的結構和工藝進行說明。

傳統型電源線結構，由兩根絕緣單線和一根充電確認信號線組成，三芯成纜后，再擠包一層聚氯乙烯（PVC）護套。同等護套厚度情況下，傳統型電源線護套相對改進型外徑較大，不便于攜帶；且耗材多，成本高，沒有市場競爭優勢。

為提高產品便攜性和市場競爭力，本工作對傳統型電源線結構進行改進，將電線接地端（GND）線芯設計成裸線，改進后電源線的外徑由原來的4.6mm減小至4.05mm；單位長度質量由原來的27kg·km-1減小至21 kg·km-1；成本由原來的每千米1490元減小至1420元。傳統型和改進型電源線的結構對比示意圖見圖1。

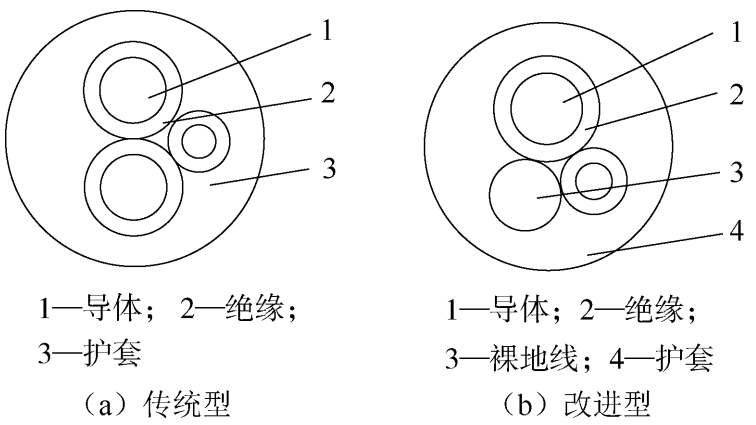

圖1 傳統型和改進型電源線的結構示意圖

1）導體

電源線導體主要依據其可靠性指標和產品標準要求設計。在導體結構設計和束、絞工藝設計時，須提高電纜的耐彎曲性能。導體按標準GB/T 3956—2008規定的第6種軟銅導體規格設計，單絲直徑為0.12mm；同時為提升壽命，在束線時填充一根750D尼龍絲。

2）絕緣

符合電源線要求的絕緣料有耐熱等級為105℃的PVC、聚四氟乙烯（PTFE）、交聯聚烯烴、聚丙烯（PP）等。交聯聚烯烴成本相對PTFE較低，但要增加電子輻照加工工藝。出于成本考慮，改進方案中信號線與電源線的絕緣料分別選用PP和耐熱等級為105℃的PVC，生產時導體過預熱器，絕緣同心度控制在90%以上，芯線做浸錫測試：在溫度為（330±5）℃的錫爐中浸5s，絕緣層熱收縮不大于1mm。

3）成纜

成纜節距過大時，絕緣和護套機械性能可能不達標。常規的成纜工藝，裸地線易扭絞，導致成纜外觀差。改進方案中絞合采用630型懸臂式單絞機，絕緣線芯采用普通放線裝置，裸地線采用返燃機放線裝置，設置成纜節距為（50±5）mm，右向絞合而成。

4）護套

護套對電源線內部起直接保護作用，保護電源線不受機械損傷。依據電源線的可靠性指標、產品標準和性價比，對多種護套材料進行試驗、驗證和對比，優選UL認證的80℃霧面PVC，邵氏A硬度為80A，擠出內模管嘴長為0.5mm，外模設計比標稱線徑大0.25mm，電纜線芯過滑石粉后充實押出，電纜外徑控制在（4.05±0.10）mm。

耐彎折試驗項目主要是驗證生產工藝對電源線壽命性能的影響，考察的是電源線（絞合導體、絕緣、編織導體、護套等）傳輸性能不被反復彎折運動影響的能力。

試驗設備為YH-8801A型電線彎折試驗機。

結合客戶要求和ANSI/EIA-364-41C-1999標準中方法，選取不同的材料、工藝和設備，分別進行制樣、驗證、對比分析。裸地線的規格為（72/0.12）mm鍍錫銅+750D尼龍絲，是影響耐彎折測試性能好壞的關鍵因素，本試驗優選列出五種方案，每種方案兩條試驗樣品，分別記為1-1，1-2，2-1，…，5-2，并按照表1中耐彎折測試1的要求進行測試。

方案一：減小裸地線節距。用400型束絲機束線，束絞節距由（16±2）mm減小為（10±2）mm。

方案二：復絞。用18根0.12mm單絲鍍錫銅線在400型束絲機上進行束絞，束絞節距為（11.56±2）mm，再用4股束絞線進行復絞，復絞節距為（22±2）mm，導體復絞時將尼龍絲放置在導體中心，4根銅絲股線放置在周圍。

方案三：過一道分線盤。用400型束絲機束絞，尼龍絲和72根單絲鍍錫銅線分別穿過分線盤的分線孔。具體設置為：尼龍絲放置在分線盤的中心孔，72根單絲鍍錫銅絲依次放置在中心孔的外圍，第二層12根，第三層 15根，次外層19根，外層26根。束絞節距為（13.87±2）mm，護套押出前，纜芯半成品過滑石粉。

方案四：纏繞機束絞。用300型纏繞機束絞，750D尼龍絲做“主線”放置在中心，72根單絲鍍錫銅線纏繞在尼龍絲上，纏繞節距為（13.87±2）mm，護套押出前，纜芯半成品過滑石粉。

方案五：過三道分線盤。用400型束絲機束絞，尼龍絲和72根單絲鍍錫銅線過三道分線盤，具體設置為：尼龍絲和12根單絲鍍錫銅線分別穿過第一道分線盤的分線孔；15根單絲鍍錫銅線分別穿過第二道分線盤的第二層分線孔；19根單絲鍍錫銅線分別穿過第三道分線盤的次外層分線孔；26根單絲鍍錫銅線分別穿過第三道分線盤的外層分線孔。束絞節距為（13.87±2）mm，護套押出前，纜芯半成品過滑石粉。

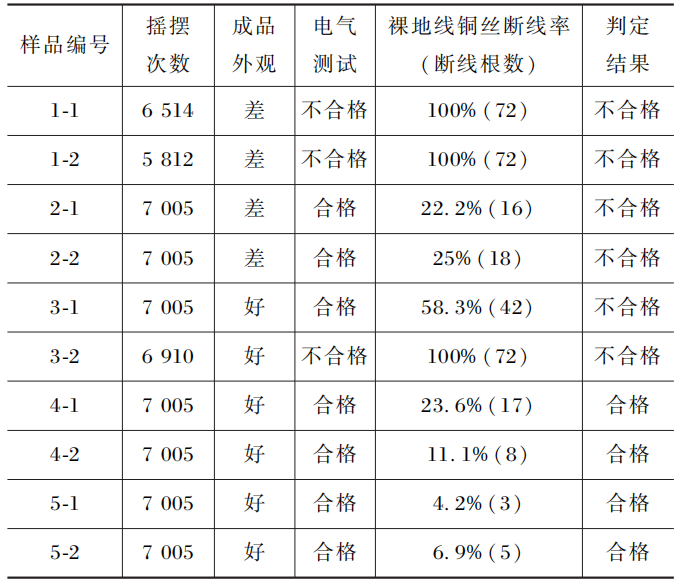

五種方案的耐彎折試驗結果見表2。

表2 五種方案的耐彎折試驗結果

由表2中的測試結果可知：方案一成纜后裸地線節距再次變小，導致裸地線扭絞嚴重，進而影響成品外觀；方案二中分股束線，可以提升耐彎折性能，但束線外徑增大導致成纜外徑變大，影響成品外觀和護套厚度；方案三中一道分線板束線，成品外觀好，但耐彎折性能不合格；方案四和方案五，各項性能測試指標均可以滿足，但方案四在纏繞機生產時需增加倒軸工序，人工成本較高；方案五中導體采用400型束絲機束線，立式帶張力放線架，束線后導體光滑圓整，成纜裸地線采用返燃機放線，避免了束線扭絞問題的發生，提升了產品圓整度。
