目前，國內的中壓電力電纜大多采用交聯聚乙烯(XLPE)絕緣電力電纜，XLPE具有優良的電氣絕緣性能和機械性能,其具有傳輸容量大、耐化學穩定性好、耐熱性等優點，是目前理想的絕緣材料。
然而隨著電力電纜的大規模使用，也暴露出一些問題：①XLPE在交聯過程中產生的交聯副產物，除氣后仍可殘留在電纜的內部，影響電力電纜絕緣的機械性能和電氣性能；②生產工藝復雜，交聯、除氣等工序的設備占據空間大、能量消耗多、生產效率低；③XLPE絕緣材料是熱固性材料，交聯聚乙烯電纜退役后難以回收利用，廢棄物對環境造成破壞。
為改善XLPE絕緣電力電纜在生產和應用中出現的問題，國外電纜企業將環保型聚丙烯材料應用于中高壓電力電纜并已形成規模。隨著國家“碳達峰”、“碳中和”工作重點任務及綠色、低碳、環保的“十四五”規劃目標的提出，研制綠色、低碳、環保的電力電纜已成為我國電力電纜應用中的一項迫切需要。
本工作開發了一種環保型聚丙烯絕緣電力電纜，改善了行業內綠色、低碳、環保、可回收的電力電纜稀缺的現狀，并對生產設備在原來的基礎上進行了改造，對環保型電力電纜大規模應用有著重要的意義。
聚丙烯材料的研究現狀
聚丙烯的性能優點
1）聚丙烯密度為0.90~0.91g·cm-3，為通用塑料中最輕的一種；
2）聚丙烯具有優良的耐熱性，長期使用溫度可高達100~120℃，其中等規聚丙烯的熔點最高可達170℃；
3）聚丙烯是一種非極性塑料，其具有化學穩定性優良，耐化學腐蝕性高等優點，在室溫下，只有強氧化性酸（如發煙硫酸、硝酸）對其有腐蝕作用。聚丙烯吸水性很小，吸水率小于0.01%；
4）聚丙烯材料的力學強度、剛性和耐應力開裂等性能均超過高密度聚乙烯，而且有突出的延伸性和抗彎曲疲勞性能；
5）聚丙烯的電絕緣性能優良，擊穿電壓強度高，其電性能基本不受環境濕度及電場頻率改變的影響，是優異的介電材料和電絕緣材料，并可作為高頻絕緣材料使用，可用于通信電纜的絕緣材料。
聚丙烯的性能缺點
1）聚丙烯的耐低溫性能不如聚乙烯，脆化溫度約為-30~-10℃，低溫下的抗沖擊性能不佳，低溫下其沖擊強度低；
2）聚丙烯在成型和使用中易受光照、熱輻射、氧氣的作用而老化，對紫外線很敏感，在氧氣和紫外線作用下易降解；
3）聚丙烯的熔點較低、熱變形溫度低、抗蠕變性能差、尺寸穩定性較差；
4）聚丙烯的熱導率要比聚乙烯的熱導率小，聚丙烯的散熱性能差。
聚丙烯的改性
使用聚丙烯作為電力電纜絕緣材料必須改善其性能的缺點，以滿足電力電纜加工、敷設安裝和使用的要求。目前，對聚丙烯的改性主要有共聚改性、共混改性、添加納米材料等方法。
本工作使用的聚丙烯材料是與國內領先原材料企業聯合開發，采用共混改性的方式，是以相對分子質量高、熔融指數低、耐磨性好、優異的耐環境應力開裂性能及化學穩定性較好的聚丙烯樹脂為基材，加入EVA樹脂及乙丙橡膠等進行改性，經混煉、擠出造粒加工而成。通過各組分性能的相互均衡和相互補充，優化聚丙烯材料的性能，滿足電力電纜使用性能、加工性能及安裝敷設的要求。
電纜結構及工藝流程
三芯中壓環保型聚丙烯絕緣鎧裝電力電纜的結構示意圖見圖1，其生產工藝流程圖見圖2。

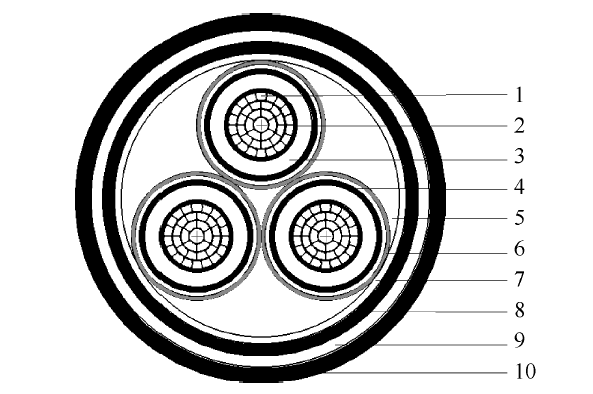

圖1 三芯中壓聚丙烯絕緣電力電纜結構示意圖
1—導體；2—聚丙烯內屏蔽層；3—聚丙烯絕緣層；4—聚丙烯外屏蔽層；5—填充；6—金屬屏蔽；7—包帶；8—隔離套；9—鍍鋅鋼帶；10—外護層

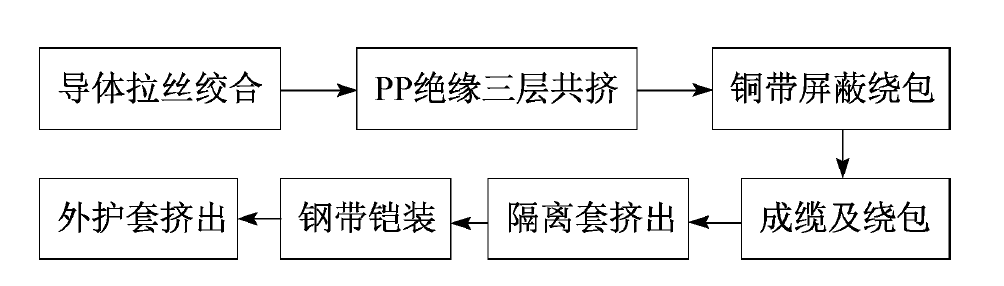

圖2 三芯中壓聚丙烯絕緣電力電纜工藝流程圖
聚丙烯絕緣的加工工藝
1）設備的選擇與改造
本工作采用三層共擠的水平式生產線，由于聚丙烯材料熔點高于常規交聯聚乙烯的生產溫度，因此須對該設備進行升級改造。將水循環式模具溫度控制機變?yōu)橛脱h(huán)式模具溫度控制機，解決了機頭溫度低的問題，可滿足聚丙烯加工溫度的要求。
2）螺桿和模具的設計
根據聚丙烯的加工性能，重新設計了螺桿和擠出模具，螺桿的壓縮比控制在2.4~3.2范圍內，調整了模芯與模套的傾斜角度，使聚丙烯材料的流動性更加穩定，保證了絕緣線芯的圓整度，從而保證產品的偏心度滿足質量要求。
3）加工溫度的設計
聚丙烯的熔點可達170℃，高于中壓交聯聚乙烯的加工溫度(100~125℃)，因此，須重新設計絕緣材料的加工溫度，不同絕緣材料加工溫度見表1。

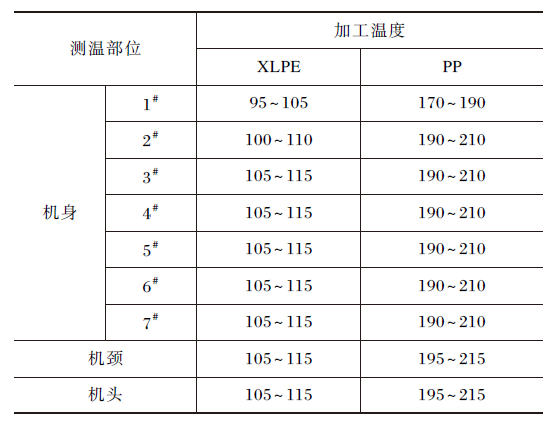

表1 不同絕緣材料加工溫度 （單位 ：℃）
本工作設計的環保型聚丙烯絕緣電力電纜，試驗以8.7/15kV 3×400mm2的電纜為例，按GB/T 12706.2-2020和企業標準，其主要電氣性能指標及結果見表2，其主要非電氣性能指標及檢測結果見表3。

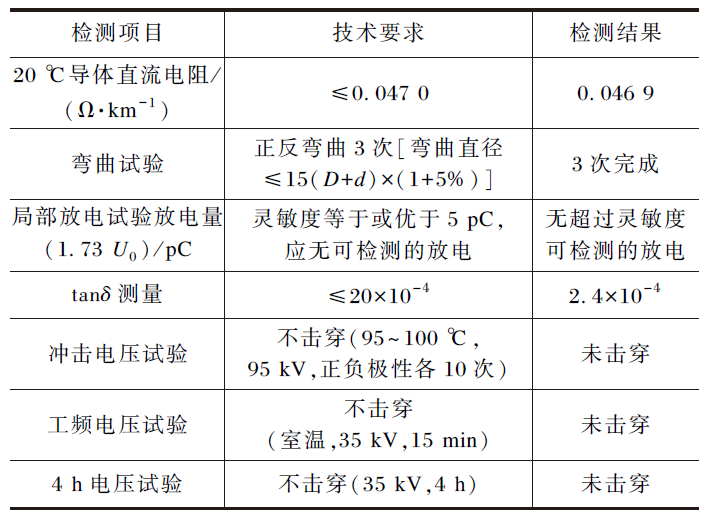

表2 主要電氣性能試驗檢測結果
由表2可以看出，聚丙烯絕緣電力電纜在室溫，35kV，15min條件下(XLPE絕緣電力電纜為室溫，30.5kV，15min)，聚丙烯絕緣電力電纜通過沖擊電壓后的工頻耐壓試驗。

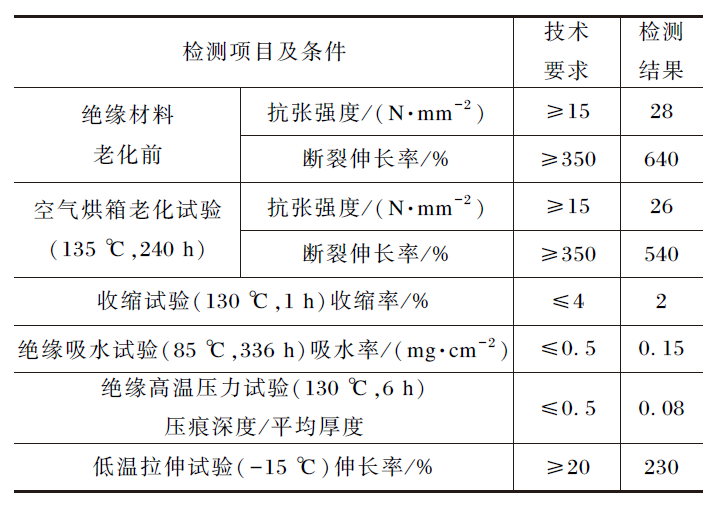

表3 主要非電氣性能試驗檢測結果
由表3可以看出，聚丙烯絕緣電力電纜的絕緣老化機械性能試驗在135℃，240h條件下(XLPE絕緣電力電纜為135℃，168h)，滿足產品標準要求。
本工作設計開發的中壓環保型聚丙烯絕緣電力電纜，選用改性聚丙烯作為絕緣材料，通過絕緣工序的生產設備改造和生產工藝優化實現了中壓聚丙烯絕緣電力電纜的批量化生產與應用。該產品具有生產能耗低、材料可回收利用、耐溫等級高、載流量大、生產效率高等特點，符合綠色、低碳、環保及國家提出的“雙碳”目標要求，滿足國家電網、南方電網對環保型電力電纜的使用要求。
