鋁塑復合帶的縱包工藝是指將鋁塑復合帶經過一系列的模具變形，由原來的平板狀變成管狀，并對鋁塑復合帶兩條邊緣進行黏結的工藝過程。鋁塑復合帶兩條邊緣搭接平整、光滑，邊緣黏結緊實，未出現鋁塑剝離是鋁塑復合帶縱包工藝的理想目標。

可采用縱包喇叭模、穩線模、定徑模組成的縱包模具實現將鋁塑復合帶從平板狀變成管狀的過程，鋁塑復合帶縱包成型模具流程示意圖見圖2，管狀鋁塑復合帶的兩條邊緣黏結可采用熱黏結和冷黏結兩種工藝。

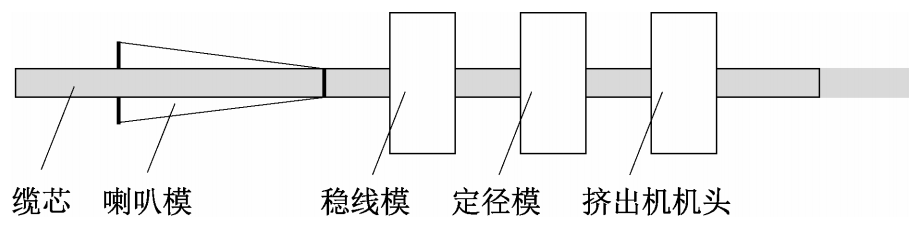

圖2 鋁塑復合帶縱包成型流程示意圖

由圖2可知，縱包喇叭模將鋁塑復合帶由原來的平板狀結構變成類似管狀的結構；穩線模使鋁塑復合帶進一步變形，確保管狀鋁塑復合帶的內徑接近于纜芯外徑；定徑模固定管狀鋁塑復合帶的內徑值，以達到設計要求。

鋁塑復合帶很薄，在縱包過程中容易產生斷帶、荷葉邊、鋁塑帶翹邊、回彈等質量缺陷，這些質量缺陷又會影響到電纜護套的表面質量。相比電纜內在質量問題，電纜表面質量問題更易被客戶發現，進而產生退貨等損失。在鋁塑復合帶縱包工藝過程中，應注意如下幾個方面。

首先，鋁塑復合帶縱包工藝對纜芯外徑的均勻性要求十分嚴格?？v包喇叭模、穩線模和定徑模的出線孔的直徑均需要根據纜芯外徑進行設計、匹配。當電纜纜芯直徑不均勻時，在纜芯直徑大的位置鋁塑復合帶極易斷帶，斷帶經常發生在縱包喇叭模和定徑模的兩個出口位置。當縱包喇叭模和定徑模出口的直徑小于纜芯的最大外徑時，鋁塑復合帶會被模具拉斷。在纜芯直徑小的位置，鋁塑復合帶和下層纜芯結構包覆不緊，纜芯易松脫。

根據生產經驗，喇叭模、穩線模和定徑模出口直徑比電纜纜芯直徑大1.5～2.5mm。工藝技術人員可以結合纜芯直徑的均勻程度，適當調整模具的直徑配置，解決鋁塑復合帶縱包過程中的斷帶質量問題。

其次，在鋁塑復合帶縱包過程中，若鋁塑復合帶與纜芯間的相對位置發生偏移變化，鋁塑復合帶通過縱包模具時兩條邊緣會產生不同程度的拉伸，使縱包后的鋁塑復合帶搭接邊緣產生不同程度的凸起，形似荷葉，行業內將其稱為“荷葉邊”。通常，在鋁塑綜合護層生產引頭和收尾過程中，由于擠出機的前牽引和后牽引只有一個能夠起到牽引作用，導致電纜張力不均勻，鋁塑復合帶位置偏移而產生荷葉邊。

解決荷葉邊問題有兩種方法：①優化、設計縱包模具機臺，使鋁塑復合帶與電纜纜芯的位置保持相對固定；②在電纜纜芯的引頭和收尾處各加一根輔助拉線，讓擠出機的前牽引和后牽引同時起作用，保證電纜受到張力的均勻。

最后，鋁塑復合帶縱包工藝中最主要的是鋁塑復合帶兩邊緣的黏結工藝，黏結不牢極易造成邊緣翹曲、鋁塑剝離等質量問題。鋁塑復合帶的縱包工藝有熱黏結工藝和冷黏結工藝兩種工藝。

熱黏結工藝是利用鋁塑復合帶的塑料層在70~90℃時會軟化的性能，在鋁塑復合帶變形過程中，使用熱風槍或噴燈火焰對鋁塑復合帶搭接處的塑料層進行加熱，利用塑料層軟化后的黏性將鋁塑復合帶兩條邊緣黏結到一起，再通過定徑模的壓力，將鋁塑復合帶的兩條邊緣粘貼牢固。

熱黏結工藝因采用熱風槍和噴燈火焰等熱源加熱，易燙傷電纜纜芯和操作人員，存在一定的安全隱患。

熱黏結工藝依賴鋁塑復合帶塑料層在高溫軟化后產生的黏性，故僅適用于雙面覆膜鋁塑復合帶的縱包，單面覆膜鋁塑復合帶的縱包只能采用冷黏結工藝。

冷黏結工藝分為兩種，一種是在定徑模和擠出機機頭中間增加一個長長的穩定模，使鋁塑復合帶在進入擠出機的機頭前保持相對穩定的管狀結構，穩定模的出口靠近擠出機的模芯出口，鋁塑復合帶出穩定模后立即進入擠出機模芯，利用護套材料的擠出壓力使鋁塑復合帶繼續保持管狀結構，同時利用擠出塑料的高溫使鋁塑復合帶塑料層軟化進而完成黏結工作。這種工藝技術適用于雙面覆膜鋁塑復合帶，其生產設備操作簡單，但模具加工相對復雜，且鋁塑復合帶易回彈。

另外一種冷黏結工藝是采用熱熔膠黏結，熱熔膠經過擠膠機融化后在縱包喇叭模位置擠在鋁塑復合帶一側外邊緣，鋁塑復合帶兩條邊緣位置經過穩線模和定徑模后被熱熔膠黏連。這種工藝技術既適用于雙面覆膜鋁塑復合帶，也適用于單面覆膜鋁塑復合帶，其模具加工和生產設備操作均簡便，但其黏結效果受熱熔膠質量影響較大。

熱熔膠是冷黏結工藝的主要原材料，熱熔膠的質量好壞嚴重影響鋁塑復合帶的黏結效果。

黏度是流體對流動所表現出來的阻力，通常溫度越高，材料的黏度越小。在鋁塑復合帶縱包過程中，鋁塑復合帶從平板狀結構逐漸變成管狀結構，鋁塑復合帶在管狀結構下仍保留能夠使其變回平板狀結構的內應力。當熱熔膠的黏度不足時，管狀鋁塑復合帶的黏結邊緣會在其內應力的作用下回彈裂開。電纜外護套材料從擠出機的機頭擠出時仍為黏流態，但回彈裂開的鋁塑復合帶會將電纜護套材料拉薄，甚至拉破，導致電纜產品質量不合格。

熱熔膠有滾輪、擠出、刮膠和噴膠等4種上膠方式，電線電纜行業中大多采用擠出上膠方式。熱熔膠擠膠機的操作溫度通常在160~180℃之間，熱熔膠在160~180℃之間的黏度是穩定生產的關鍵指標，操作溫度在160~180℃時熱熔膠之間的黏度不小于3000cps可以滿足生產需要。

聚乙烯或聚烯烴作為鋁塑復合帶綜合護層的外護套材料，外護套材料從擠出機的機頭擠出時，會立即與鋁塑復合帶黏連在一起，外護套的熱量瞬間傳遞給熱熔膠。熱熔膠在外護套材料擠出溫度下的黏度也是穩定生產的關鍵指標，熱熔膠在外護套的擠出溫度下、其黏度在2000cps以上時可以滿足生產需要。

在鋁塑復合帶綜合護層生產過程中經常會出現外護套鼓包的現象，其主要原因是選擇的熱熔膠的沸點過低。

沸點是液體沸騰時的溫度，在該溫度下液體內部和液體表面會同時發生劇烈的汽化現象。在鋁塑復合帶綜合護層生產過程中，若外護套的擠出溫度高于熱熔膠的沸點溫度，熱熔膠會產生汽化現象。熱熔膠的汽化會增加外護套的擠出工藝難度，使外護套產生鼓包等質量缺陷，根據外護套材料的擠出溫度，選擇合適沸點的熱熔膠，即可解決護套鼓包的問題。

熱熔膠在軟化點溫度時，其黏度會相差數十倍，軟化點是熱熔膠重要的技術參數，該參數直接影響電纜的使用壽命。

大多數物體均具有熱脹冷縮的性質，熱脹冷縮的程度與物體的線性膨脹系數有關。鋁的熱膨脹系數約為2.35×10-5℃-1，交聯聚乙烯的熱膨脹系數約為1×10-5℃-1。

交聯聚乙烯是中壓電力電纜常用的絕緣材料，在電纜正常運行過程中導體溫度可達90℃。通過計算軟件模擬，中壓電纜在40℃溫度下滿負荷運行時，絕緣的溫度約為80℃，鋁塑復合帶綜合護層的溫度約為73℃。本工作以18/30kV 1×630mm2中壓電纜為例，其絕緣標稱厚度為8.0mm，而鋁塑復合帶的厚度為0.25mm。在電纜正常運行狀態下，交聯聚乙烯絕緣的膨脹程度遠比鋁塑帶的膨脹程度大。

采用不同軟化點的熱熔膠生產數段樣品，將樣品同時置于100℃的空氣烘箱中進行觀察。經過48h后，軟化的熱熔膠在樣品兩端會有不同程度的滲出，是由于交聯聚乙烯絕緣和鋁塑復合帶在高溫下的膨脹差產生的壓力所致。同時，采用低軟化點的熱熔膠生產的樣品的護套均發生了不同程度的開裂，且開裂部位均在鋁塑復合帶邊緣搭接處；雖然軟化點高的熱熔膠生產的樣品兩端也有熱熔膠滲出，但護套表面均未出現開裂現象。
